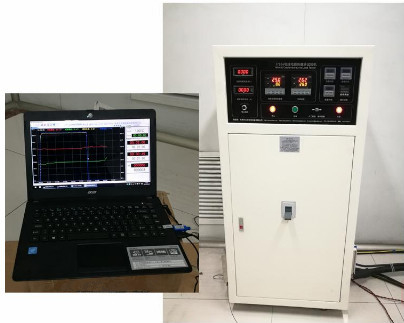

DX8395 Testatore del ciclo di riscaldamento del carico del cavo Norma IEC60627

DX8395 Tester del ciclo di riscaldamento del carico del cavo

1- campo d'applicazione:

The cable thermal cycle heating test system conforms to the technical specification of the Wire and Cable Quality Supervision and Inspection Center "TICW 15-2012 Test Method for Airborne Current Carrying Capacity of Single Cable". Allo stesso tempo, può soddisfare i requisiti di GB/T12706-2008, GB/T 11017, GB/Z18890, IEC60502, IEC60840,IEC60627 per la prova di riscaldamento circolante dei cavi di alimentazione e il trattamento di riscaldamento circolante dei cavi prima della prova di permeabilità all'acqua.

2. Modalità di prova:

1Il filo e il cavo registrano la variazione di temperatura del conduttore sotto l'azione di una certa corrente; sono state registrate le curve It, Tt e I/T (t).

2Il filo e il cavo regolano automaticamente la corrente attraverso il conduttore alla temperatura del conduttore; sono state registrate le curve It, Tt e I/T (t).

3. Caratteristiche:

allo stesso tempo di riscaldamento a temperatura costante del cavo o di riscaldamento a corrente costante del cavo,può registrare il cambiamento tempestivo della corrente del cavo a temperatura costante e la corrente, curva di temperatura e tempo, e può memorizzare e stampare i record

4Processo di prova e metodo di controllo:

1Processo di prova:

I campioni sottoposti a prova nella fase iniziale sono sparsi sul pavimento del laboratorio e riscaldati con il filo fino a raggiungere una temperatura stabile.che è 5 ~ 10 k superiore alla temperatura massima del filo in normale funzionamentoPer i cavi a tre nuclei, la corrente di riscaldamento deve attraversare tutti i conduttori.La temperatura del conduttore deve essere mantenuta entro l'intervallo di temperatura specificato per almeno 2 ore per ciclo di riscaldamentoDopo di che, esso deve essere naturalmente raffreddato in aria per almeno 3 ore fino a quando la temperatura del conduttore è entro 10K della temperatura ambiente, e questo ciclo è di 20 volte.

2Metodo di controllo: il regolatore sviluppato in modo indipendente dalla società controlla la tensione di ingresso del trasformatore, in modo da controllare la corrente di uscita,e allo stesso tempo utilizza la modalità di uscita 4 ~ 20mA del regolatore di temperatura per controllare l'uscita corrente, in modo da raggiungere la temperatura di prova del cavo.

3Esistono due tipi di metodi di campionamento a temperatura:

(1) Prelevare direttamente campioni di temperatura sul campione di prova

(2) Se il campione deve essere conservato per altre prove e non può essere perforato per il campionamento di temperatura, per il carico comparativo si utilizza un altro cavo della stessa specifica.e la temperatura del campione di carico di confronto è presa come valore di feedback del controllo della corrente di carico per controllare la corrente del campione di prova

5. Specifiche dei campioni di prova:

Intercettare due campioni di cavo con una lunghezza di 10 ~ 15 metri dal cavo finito

6Parametri principali:

1- Intervallo di corrente: 50~3000A

2Temperatura di prova: 0-110°C, precisione di misurazione della temperatura: ±1°C

3. Tempo di riscaldamento: 0~9999.99H/M/S può essere impostato

4. Tempo di raffreddamento: 0~9999.99H/M/S può essere impostato

5. Tempistiche di ciclo: 1-9999 volte possono essere impostate;

7Configurazione principale:

1. trasformatore di riscaldamento centrale, due serie di 30 kVA:

(1) Capacità nominale: 30 kVA;

(2) Input nominale: 380V, 79A, uscita nominale: 10V, 3000A;

(3) Forma del trasformatore: attraverso il centro, per uso interno;

2Ammeter: 3000.0A/5.0A due

3- Trasformatore ad alta corrente: 3000A, grado 0,5; due

4. Tavola di controllo della temperatura intelligente PID: due (una per monitorare la temperatura del campione e l'altra per monitorare la temperatura ambiente)

5Diametro 1,5 mm, lunghezza 150 mm, due termocoppie blindate di tipo K (una di lunghezza complessiva di 2 m e 10 m)

6. un set di software di prova che può impostare la sezione del programma di riscaldamento e registrare i dati e le curve pertinenti

7Un computer.

8. Armadio di controllo: un set

9- apparecchi di prova: quattro gruppi
