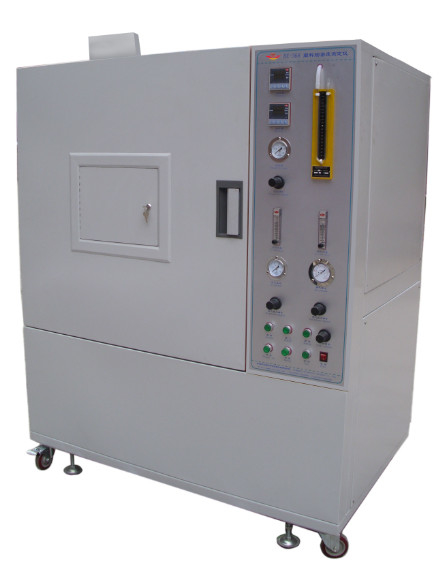

DX-8368 Tester di densità di fumo di plastica

DX-8368 Tester di densità di fumo di plastica

Il misuratore di densità di fumo di combustione in plastica è un nuovo tipo di apparecchiatura di prova per la misurazione della densità di fumo sviluppata secondo le condizioni tecniche specificate nella norma GB/8323.2-2008 e ISO5659-2 "Metodo di prova per la determinazione della densità di fumo della produzione di fumo in plastica parte 2 mediante metodo a camera singola", tali norme sono idonee a determinare la densità ottica specifica del fumo prodotto quando la plastica viene bruciata, e il risultato della prova è la densità ottica specifica massima.Si utilizza per valutare le prestazioni di fumo delle materie plastiche in condizioni specifiche.

È conforme alle norme GB8323.2-2008 "Generazione di fumo di plastica - Parte II: Metodo di prova per la determinazione della densità di fumo mediante metodo a camera singola" e ISO5659.2-2006 "Generazione di fumo di plastica - Parte II:Determinazione della densità ottica con metodo a camera singola". astma e662

L'intero strumento è composto da una camera di prova chiusa, un sistema di misurazione fotometrico, un cono di radiazione, un sistema di combustione, un accenditore, una scatola di prova, un supporto,un apparecchio di misurazione della temperatura e un software di prova della densità di fumoIl circuito è sviluppato da un microcomputer a singolo chip, con un elevato contenuto tecnico e prestazioni stabili.La valutazione dei materiali di base è un'operazione di ricerca, ma può essere utilizzata anche per la valutazione di altri materiali (e.per esempio gomma, rivestimenti tessili, superfici laccate, legno e altri materiali) ed è ampiamente utilizzato dagli impianti di produzione dell'industria delle materie plastiche, dell'industria dei materiali solidi,e unità di ricerca scientifica e sperimentazione.

1. Camera di prova:

1.1 La porta anteriore è dotata di un finestrino e di uno schermo opaco che impedisce il movimento del finestrino.

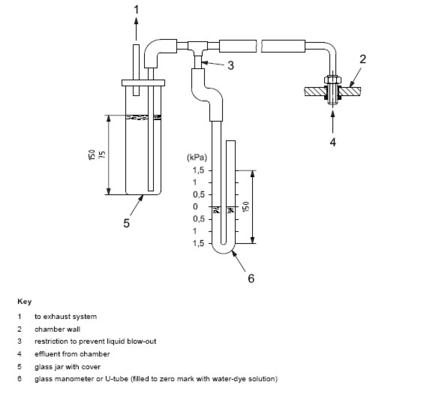

1.2 Il fondo della scatola quadrata è munito di una lamina di alluminio per la blasting per evitare sovrappressioni, composta da un disco di sicurezza di spessore di 0,04 mm, lunghezza di 405 mm,di larghezza di 200 mm, e una superficie totale di 81000 mm2, ed è installato un dispositivo di regolazione della pressione interna della scatola (cfr. figura 2).

1.3 finestra luminosa: le due finestre luminose Ø 75 mm superiore e inferiore, la parte inferiore della finestra luminosa è dotata di un riscaldatore elettrico anulare da 9 W,al fine di garantire la temperatura della superficie superiore della finestra luminosa (50 oC ~ 55o C è appropriato) al fine di ridurre al minimo la concentrazione di fumo sulla superficie, la finestra luminosa è posta sulla parte superiore della scatola di prova e una piattaforma ottica di 8 mm di spessore è installata intorno alla finestra luminosa all'esterno della scatola di prova,e il tavolo ottico è fissato con una barra di metallo di Ø 15 mm che può collegare la piattaforma fissa e la scatola di prova.

1.4 Dimensioni interne: altezza 914 mm X larghezza 914 mm X profondità 610 mm

1.5 Materiale: è composto da tre strati: lo strato esterno è una piastra di acciaio di 1,5 mm di spessore, vernice bianca beige a alta temperatura,lo strato centrale è composto da uno strato di amianto di spessore di 60 mm, e lo strato interno è di acciaio inossidabile USU304 di 1,2 mm di spessore, vernice nera a alta temperatura elettrostatica da cottura, che può essere facilmente pulita.

1.5 Portone di ingresso e di scarico dell'aria: l'entrata d'aria è installata sulla parte superiore della scatola di prova, con un diametro di Φ65 mm, e gli stati di chiusura e di chiusura sono controllati da una valvola solenoide con una flangia;L'apertura di scarico è installata in basso sul lato sinistro, con un diametro di Φ80 mm, è controllata da una valvola solenoide dotata di una flangia per controllare gli stati di chiusura e di chiusura e è montata una ventola di scarico.

2Sistema di misurazione fotoelettrica:È composto da alimentazione, tubo fotomoltiplicatore, ingrandimento, persiana, filtro, traslucenze neutre, lente, sistema ottico oscuro, sorgente luminosa e riscaldamento ottico delle finestre

2.1Fonte luminosa:

2.1.1Fonte luminosa: è composta da una lampada a incandescenza da 6,5 V, da un trasformatore che fornisce energia (input 220 V e output 6,5 V) e da una resistenza variabile.

2.1.2Installazione: la lampadina viene installata nella scatola scura opaca situata in fondo alla camera di prova, che è composta da una sorgente luminosa, una lente convessa, un riscaldatore di luce e una finestra ottica.

2.1.3. Adder per finestre: alimentazione AC220V, circondata da un filo di resistenza da 9W, per garantire la temperatura della superficie superiore della finestra (50 oC ~ 55oC).

2.1.4Lenti convesse: di diametro 51 mm, regolate e calibrate, che formano completamente un anello di diametro 51 mm e senza altra luce nel raggio al di fuori dell'anello.

2.1.5- finestra ottica: composta da una pellicola traslucida senza ostacoli e da una scatola camera oscura.

2.2Fotodetettore:

2.2.1. Fotodetettore: è composto da tubo fotomoltiplicatore, filtro ingranditore, obturatore, filtro, filtro neutro, lente convessa, finestra ottica, ecc.

2.2.2. tubo fotomoltiplicatore:

2.2.2.1Parametri del tubo fotomoltiplicatore: tensione: DC 1000V, alimentazione: ingresso 12V, uscita 0 ~ -1200V 2mA

2.2.2.2Processo di elaborazione del sistema fotoelettrico: il fotodetettore è un tubo fotomoltiplicatore, collegato al modello di numero A/D, e elaborato da un microcomputer di amplificazione a più fasi.Può misurare continuamente la trasmissione della densità ottica corrispondente nel tempo, che è 5 quantità di risposta di sensibilità spettrale, simile alla risposta dell'occhio nudo e la corrente scura è inferiore a 0,001 uA.La sensibilità minima del tubo fotomoltiplicatore può essere ottenuta con la lettura del 100% del 0.5 filtro neutro e un filtro di ingrandimento ND-2 nel percorso ottico.

2.2.3Filtro di ingrandimento: trasmissione ND-2.0 è dello 0,95%, e la temperatura di colore della sorgente luminosa A è K=2854.

2.2.4- Chiusura: utilizzata per il deflettore e per la trasmittanza di correzione dello 0%.

2.2.5. filtro: per il filtro di compensazione, la densità ottica è di 0,1 ~ 1,0 e 2.0, un totale di 11 pezzi.

2.2.6Filtro neutro: ND-0.5, trasmissibilità 31,7%, temperatura di colore di una sorgente luminosa K = 2854.

2.2.7. Lenti convesse: il diametro è di 51 mm, in modo che il raggio diretto possa essere focalizzato in un piccolo punto forte nella piastra traslucida tra l'oscuro superiore e inferiore.

2.2.7Calibrazione del sistema ottico: rilevamento con un filtro neutro con una densità ottica di 3,0 e una lunghezza d'onda di 550-650 nm.

2.2.8- finestra ottica: composta da un foglio traslucido senza ostacoli e da una scatola camera oscura.

3. cono di radiazione:

3.1. cono di radiazione: è composto da un elemento di riscaldamento con una potenza nominale di 2600W, che può fornire 10KW/m2 ~ 50KW/m2 intensità di radiazione nel centro della superficie del campione.Quando si prova l'irradiazione degli altri due punti a 25 mm dal centro del campione, l'irradianza di queste due posizioni non può essere inferiore all'85% dell'irradianza del centro del campione.

3.2. riscaldatore radiante a cono: alimentato da una fonte di alimentazione indipendente, la potenza del trasformatore isolatore monofase è di 3000W e il controllo della temperatura adotta il controllo del tiristor con ciclo veloce,e la temperatura di controllo può essere stabilizzata a ±2 °C.

3.3- Calcolatore di flusso di calore: superficie piana con una portata di 50 kW/m2 e un diametro di 10 mm nella zona di ricezione delle radiazioni, la cui superficie è rivestita di nero opaco e il raffreddamento è effettuato mediante raffreddamento ad acqua.

3.4. Accensione: l'ugello di accensione è realizzato in tubo di rame con apertura di Φ4,0 mm, e la lunghezza della fiamma e la misurazione orizzontale sono di 30 mm.

4Sistema di alimentazione del gas:

4.1Fonte di gas: purezza 95%, gas misto propano e aria, pressione 170Kpa

4.2. misuratore di portata del propano: 1~100cm3/min

4.3. Misuratore di flusso d'aria: 5~500cm3/min

5- Prestazioni:

1Risoluzione di trasmissione: 0,0001%;

2- Intervallo di misura: 0-100%; cambio automatico di marcia durante la misurazione.

3. Precisione di misura: ± 3%;

4. tensione di funzionamento: AC200-240V 50Hz;

5Umidità ambientale: temperatura ambiente -40°C

6Ambiente di lavoro: quando lo strumento è in funzione, deve evitare la luce solare diretta e il flusso d'aria forzato.

6. Software di misurazione:

Basato su interfaccia operativa Windows XP e stile LabVIEW. Visualizza la curva di trasmissione rispetto al tempo. Interfaccia cinese e inglese, e fornisce manuali di istruzioni in cinese e inglese.
