DX8321 dispositivo di prova di pioggia per tubi a pendolo con angolo di ugello di ugello di 120 gradi IPX3

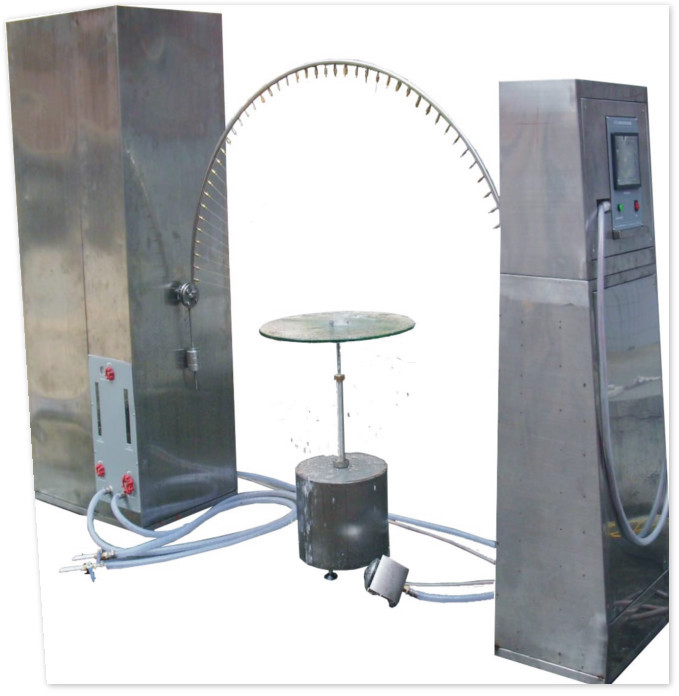

DX8321 dispositivo di prova di pioggia per tubi a pendolo

Requisiti tecnici per le apparecchiature di prova della pioggia

1- Rispettare gli standard:

sono progettate e fabbricate le apparecchiature di prova della pioggia GB4208-93, GB10485, GB2423, 38-90, GB4706.32-2004 e IEC60529-2001 "Livello di protezione dell'involucro (codice IP) ",e sono adatti per la prova di impermeabilità di prodotti elettrici con il secondo numero di caratteristiche 3 e 4 (IPX3, X4).

2. I principali parametri tecnici dell'apparecchiatura hardware

1. la tensione utilizzata dall'apparecchiatura AC 220V±10%; frequenza: 50Hz±5%

2. dimensioni del tubo oscillante: R=1200mm, soddisfare l'uso di 1300*800*800mm prodotti di campioni

3. materiale del tubo oscillante: acciaio inossidabile SUS304 (diametro esterno ≥ 19 mm, spessore della parete ≥ 2 mm);

4. diametro del foro a goccia: ¢0,4 mm, numero di fori: 50 aperture IPX3, 75 aperture IPX4

5. Flusso totale di acqua: IPX3: 3,5L/min; IPX4:5.3L/min

6Angolo dell'ugello: 120 gradi (IPX3), 180 gradi (IPX4)

7. L'angolo tra IPX3 e IPX4 può essere convertito e sostituito (metodo a in impermeabilizzazione a tre livelli e in impermeabilizzazione a quattro livelli)

8. angolo di oscillazione 120 gradi (IPX3), 360 gradi (IPX4)

9- Intervallo di regolazione del volume dell'acqua: ≥0-10L/min (configurabile)

10. Il tempo di oscillazione (2X120 gradi) durante il test PX3 è di 4 secondi; il tempo di oscillazione (2X180 gradi) è stato di 12 secondi durante il test IPX4

11La portata di ciascun ugello d'acqua è di 0,07 L/min (regolabile) e il misuratore di portata mostra una lettura diretta

12. Tempo di prova: 0-999 min (impostabile)

13. diametro del giradischi: ≥ 1600 mm (regolabile in altezza); carico del giradischi: ≥ 200 kg

14. Velocità del giradischi: può essere impostata

15Il flusso d'acqua può essere visualizzato direttamente; la pressione di spruzzo d'acqua può essere letta direttamente da un manometro o da un display elettronico

16. PLC + motore passo + touch screen (PLC + motore passo + sistema di controllo touch screen: angolo di oscillazione, velocità di oscillazione e tempo di prova possono essere impostati direttamente sul touch screen)

17. Dopo il completamento della prova, l'acqua nel tubo dell'acqua può essere automaticamente rimossa

18Il corpo principale dell' equipaggiamento a colonna aperta è realizzato in acciaio inossidabile SUS304

19. fornire un certificato di verifica di terze parti per le attrezzature fornite.

3Altri requisiti:

Il fornitore fornisce installazione, messa in servizio e formazione gratuite.
