DX8377B Metodo di flusso di calore del tester di conduttività termica

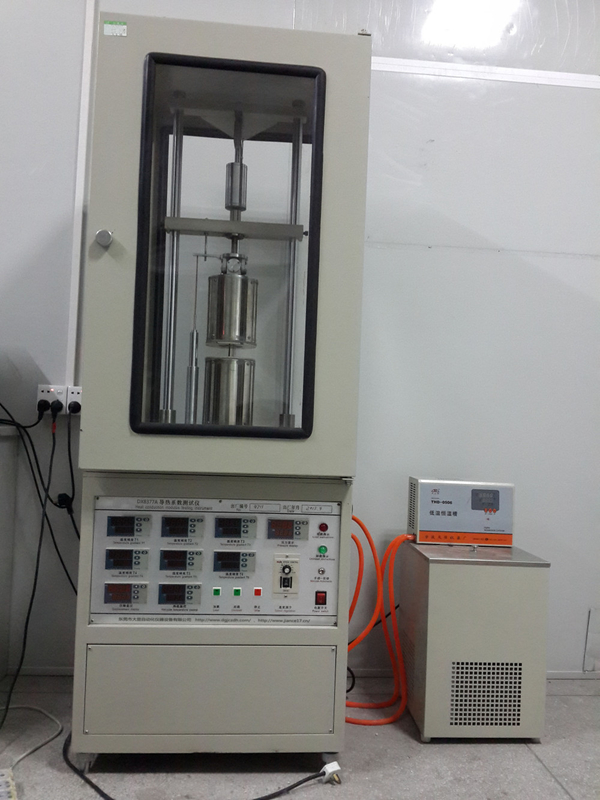

DX8377B Tester di conduttività termica (metodo di flusso di calore)

1. panoramica

Questo strumento prova principalmente la resistenza termica di conducenti termici sottili, materiali isolanti elettrici solidi, grasso termico, resine, gomma, porcellana di ossido di berilio,Aluminica e altri materiali, nonché la resistenza termica di contatto all'interfaccia solida e la conduttività termica dei materiali.e il telaio può rilevare materiali a stato di polvere e materiali pasta.

Norma di riferimento per strumenti: MIL-I-49456A (foglio isolante, resina termicamente conduttiva, rinforzo in fibra di vetro termicamente conduttiva);GB 5598-85 (Metodo per la determinazione della conduttività termica della porcellana di ossido di berilio); ASTM D5470-2006 (norma di prova per le proprietà di trasferimento del calore dei materiali isolanti elettrici solidi termicamente conduttivi sottili), ecc.

Caratteristiche dello strumento: con pressurizzazione automatica, dispositivo di misurazione dello spessore automatico e collegato al computer per ottenere il controllo automatico.Lo strumento adotta il rilevamento del gradiente di temperatura a 6 punti, che migliora la precisione della prova, è in grado di rilevare la curva di resistenza termica sotto diverse pressioni,e il modello matematico ottimizzato può essere utilizzato per misurare più parametri come la conducibilità termica e la resistenza termica del materiale, nonché la resistenza termica di contatto all'interfaccia.

È ampiamente utilizzato nei college e nelle università, nelle unità di ricerca scientifica, nei dipartimenti di ispezione della qualità e negli impianti di produzione per l'analisi e la sperimentazione della conduttività termica dei materiali.

2Parametri principali

1Dimensione del campione: ≤ Φ30 mm

2Spessore del campione: 0,02-20 mm

3- Intervallo di regolazione della temperatura del palo termico: temperatura ambiente -99,99°C

4. Intervallo di controllo della temperatura del polo freddo: 0-99,0°C

5- Intervallo di prova di conduttività termica: 0,05 ~ 45 W/m*k

6- Intervallo di prova di resistenza termica: 0,05~0,000005m2*K/W

7- Intervallo di misurazione della pressione: 0-1000 N

8- Intervallo di misura dello spostamento: 0~30.00 mm

9Accuratezza del test: superiore al 3%

10- Metodo sperimentale: a. Prova della resistenza termica del campione sotto pressioni diverse. b. Prova della conduttività termica dei materiali. c. Prova della resistenza termica a contatto.

11Il computer è completamente automatico, e i dati vengono stampati.
