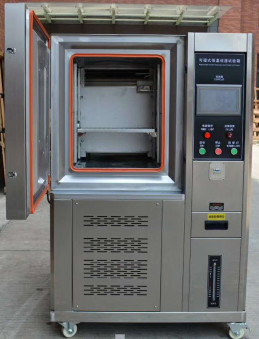

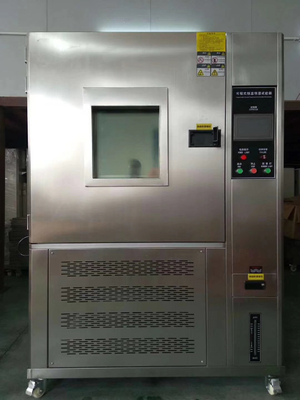

Camera di prova a temperatura e umidità costanti 80L -60°C ~ 150°C Specifiche tecniche

Camera di prova a temperatura e umidità costanti80L -60°C ~ 150°C specifiche tecniche

Rispettare gli standard:

Gli indicatori di prestazione soddisfano i requisiti di GB5170, 2, 3, 5, 6-95 "Metodo di verifica dei parametri di base per le apparecchiature di prova ambientale per prodotti elettrici ed elettronici:Temperatura bassa, apparecchiature di prova ad alta temperatura, calore umido costante, calore umido alternativo".

Regolamento di base per le prove ambientali dei prodotti elettrici ed elettronici Prova A: metodo di prova a bassa temperatura GB 2423.1-89 (IEC68-2-1)

Regolamento di base per le prove ambientali dei prodotti elettrici ed elettronici Prova B: metodo di prova ad alta temperatura GB 2423.2-89 (IEC68-2-2)

Regolamento di base per le prove ambientali per i prodotti elettrici ed elettronici Test Ca: metodo di prova a temperatura di umidità costante GB/T 2423.3-93 (IEC68-2-3)

Regolamento di base per le prove ambientali per i prodotti elettrici ed elettronici Test Da: metodo di prova a calore umido alternato GB/T423.4-93 (IEC68-2-30)

1Performance dettagliata dei parametri:(si riferisce al tipo raffreddato ad aria a temperatura ambiente di 20 °C, senza carico)

1.1 Modello: HT-HW-80C

1.2: Dimensioni della scatola interna: W400*H500*D400mm

Dimensione del cartone: W920*H1400*D1020mm

1.3 Intervallo di temperatura: -60 °C ~ 150 °C

1.4 Fluctuazioni di temperatura: 0,5°C

1.5 deviazione di temperatura: ≤ 2°C

1.6 Tempo di riscaldamento: circa 40 minuti dalla temperatura ambiente a 150°C (non lineare senza carico)

1.7 Tempo di raffreddamento: da temperatura normale a -40 °C per circa 60 minuti (non lineare senza carico)

1.8 Intervallo di umidità: 20%-98% R.H.

1.9 Fluctuazione di umidità: 3% R.H.

1.10 deviazione dell'umidità: ≤ 3%

1.11 Intervallo di controllo della temperatura e dell'umidità:

2Struttura e materiale:

A. Materiale della scatola interna: lamiera in acciaio inossidabile (SUS # 304)

B. Materiale della scatola esterna: lamiera in acciaio inossidabile, vernice a freddo o in metallo atomizzato (opzionale)

C. Materiale isolante: schiuma di poliuretano rigido e lana di vetro

D. Sistema di circolazione dell'aria:

(1) Motore da 1 90 W

(2) Albero allungato in acciaio inossidabile

(3) Lamelle di ventilatore a più ali (SIRCCO FAN)

E. Porta a scatola: porta monolitica, finestra singola, sinistra aperta, maniglia sul lato destro

(1) Finestra 260x340x40mm strato di vuoto a tre strati

(2) Maniglia piatta

(3) Tasto posteriore: SUS #304

3Sistema di refrigerazione:

A. Compressore: compressore completamente incapsulato importato dalla Francia

B. Agente refrigerante: R404A, agente refrigerante ecologico

C. Condensatore: tipo a pinna con motore di dissipazione del calore

D. Evaporatore: regolazione automatica della capacità di carico in più fasi di tipo pinna

E. Altri accessori: essiccante, finestra di flusso del refrigerante, valvola di espansione

F. Sistema di espansione: sistema di refrigerazione con controllo della capacità

4Sistema di controllo:

Display LCD touch panel 880 importato, dati di input di interfono sullo schermo, temperatura e umidità possono essere programmati contemporaneamente, display di curva, curva di valore impostato/valore di visualizzazione.Una varietà di allarmi possono essere visualizzati separatamente, e il guasto può essere visualizzato attraverso lo schermo quando si verifica il guasto, in modo da eliminare il guasto ed eliminare il malfunzionamento.funzioni di monitoraggio precise, e visualizzato sullo schermo sotto forma di dati.

1Specificità del regolatore:

a. Precisione: temperatura ± 0,1°C, umidità ± 1% RH.

b. Risoluzione: temperatura ± 0.1, umidità 1% RH.

c. inclinazione della temperatura: 0,1 - 9,9 può essere impostata

d. ha le funzioni di standby e di allarme del limite superiore e inferiore

e. Selezione del segnale di ingresso di temperatura e umidità PT 100Ω×2 (lampadina secca e lampadina umida)

f. uscita di conversione di temperatura e umidità: 4 ~ 20 MA

g.6 gruppi di impostazione dei parametri di controllo del P.I.D., calcolo automatico del P.I.D., correzione automatica del bulbo secco e bagnato

2. Funzione di visualizzazione dello schermo:

a. input touch, opzioni di visualizzazione diretta sullo schermo

b. Visualizzazione diretta della temperatura e dell'umidità (SV) e del valore effettivo (PV) (in inglese)

c. Può visualizzare il numero di programma in esecuzione, il segmento, il tempo rimanente e il numero di cicli

d. Esecuzione della funzione di tempo cumulativo

e. Il valore di impostazione del programma di temperatura e umidità viene visualizzato come una curva grafica, con funzione di esecuzione della curva del programma di visualizzazione in tempo reale

f. con schermo separato per l'editing del programma, temperatura, umidità e tempo di ingresso diretti

3Capacità di programmazione e funzione di controllo:

a. Gruppi di programmi disponibili: fino a 100 gruppi

b. Capacità di memoria disponibile: complessivamente 5000 segmenti

c. Comandi ripetibili: ogni comando può essere ripetuto fino a 9999 volte

d. La produzione del programma adotta il tipo di dialogo, con modifica, cancellazione e altre funzioni

e.Il tempo dei segmenti è impostato su 0-530 ore e 59 minuti

f. ha la funzione di spegnere la memoria del programma, di avviare automaticamente e di eseguire continuamente il programma dopo la ripresa

g. La curva grafica può essere visualizzata in tempo reale quando il programma viene eseguito

h. con funzione di regolazione data/ora

i. funzione di blocco del pulsante e dello schermo (LOCK)

5Configurazione standard:

A. cavo di alimentazione 4,0 mmx3

B. 232 terminale di esportazione uno

C. scaffale in acciaio inossidabile SUS # 304

D. 8 fibbie regolabili in acciaio inox

E. Una lampada per finestre a risparmio energetico di 11 W

F. 1 foro di prova ψ50 mm sul lato sinistro del corpo, 1 copertura di foro in acciaio inossidabile.

G. 1 pezzo di tessuto non tessuto per prova standard

H. Una serie di manuali d'uso e una serie di istruzioni d'uso per il controllore

6Ambiente circostante:

(1) Intervallo di temperatura di funzionamento ammissibile 0-35°C

(2) Intervallo di garanzia delle prestazioni: 5-35°C

(3) Umidità relativa: non superiore all'85%

(4) Pressione atmosferica: 86~106Kpa

(5) Non ci sono forti vibrazioni intorno

(6) Nessuna luce solare diretta o altre fonti di calore

(7) Drenaggio naturale: ※ Non deve esserci alcuna sporgenza al centro del tubo di drenaggio e il pavimento della casa non deve essere estremamente inclinato.

7- Fornitore di energia:di potenza massima di potenza massima pari o superiore a 5 kW

8Servizio post-vendita:

1. Garanzia gratuita per 12 mesi (escluse le catastrofi naturali, l'alimentazione anormale, i danni causati da un uso improprio da parte dell'uomo e la manutenzione impropria).

2Durante il periodo di garanzia, dopo aver ricevuto la chiamata dell'utente, il fornitore proporrà un piano di assistenza e informerà l'utente entro 48 ore.Il fornitore manderà subito qualcuno alla porta.. (Se vi è un problema nell'uso del dispositivo, la parte A fornisce gli accessori gratuitamente durante il periodo di garanzia e il tempo di manutenzione della parte A non deve in linea di principio superare 2 giorni)

9Metodo di pagamento:Prima del pagamento, la proprietà dell'apparecchiatura appartiene alla Parte A.
