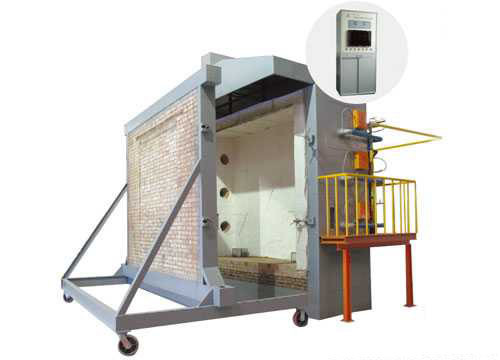

DX8342 Macchina di prova della resistenza al fuoco dei componenti di costruzione

Scopo di applicazione: adatto per la prova della resistenza al fuoco dei componenti degli edifici e delle prestazioni di resistenza al fuoco dei componenti di divisori verticali portanti.
tensione di funzionamento: AC 380V ± 10% 50NZ.
Corpo del forno: il passaggio del forno sperimentale è composto da mattoni, struttura in acciaio e materiali isolanti dal fuoco.
Dimensione del campione: 300 mm di larghezza × 300 mm di altezza (personalizzabile).
Le dimensioni all'interno del forno sono approssimativamente:
Forno verticale: L3,2 m × W2,2 m × H4,0 m
Forno orizzontale: L3,2 m × W3,2 m × H1,5 m.
Flusso di gas: 0-100L/min, con una precisione di misurazione di 2,5 livelli.
Flusso d'aria: 0-50 m3/min, precisione di misura ≤ ± 0,5 m3/min.
Capacità del serbatoio del gas: ≥ 50 kg×6.
Apparecchiatura di misura del carico: deve essere aggiunto ±2,5% del valore del carico (necessario per le prove di tipo di carico).
Sonda di misurazione del gap del provino: di diametro 6 mm±0,1 mm e di diametro 25 mm±0,2 mm.
Sistema di combustione: sistema di distribuzione del gas (entro 10 metri), ugello (non inferiore a 20) e valvola di regolazione.
Fonti di gas di combustione: propano, gas liquido.
Sistema di controllo della temperatura del forno: punto di campionamento massimo di 10 punti.
Sistema di ventilazione e valvole d'aria di controllo, ecc.
L'intervallo di misura del calore di radiazione sulla superficie di fuoco posteriore del campione è di 0-10 W/cm2.
Intervallo di misura della pressione del forno: 0-100pa
Accuratezza di misura: ≤ ± 3pa.
Temperatura di prova: il controllo della temperatura del forno soddisfa il requisito di T-T0=3451g (8t+1) e la sua deviazione dal controllo della temperatura
Quando 0minQuando 10 minutiQuando T> 30 min, d≤ 5%.
Temperatura del forno: ± 15°C.
Temperatura interna del campione: ± 10°C.
Temperatura di accensione della parte di prova: ± 4°C.
Condizioni di misurazione della pressione del forno:
Dopo 5 minuti di sperimentazione, il forno deve raggiungere le seguenti condizioni di pressione positiva specificate.
Componente orizzontale - su un piano orizzontale a 100 mm sotto il fondo del provino, la pressione del forno è di 15pa±5pa.
Componente verticale - situato ad un'altezza di 3 m all'interno del forno e a 100 mm dalla superficie del provino.
Dopo 10 minuti di sperimentazione, il forno deve raggiungere le seguenti condizioni di pressione positiva specificate.
Componente orizzontale - su un piano orizzontale a 100 mm sotto il fondo della provetta, la pressione del forno è di 17pa±3pa.
Componente verticale - situato ad un'altezza di 3 m all'interno del forno e a 100 mm dalla superficie del provino.
Temperatura del forno: ± 15°C, utilizzando una termocoppia con diametro di 1 mm.
Temperatura di accensione della parte di prova: ± 4°C, con una termocoppia con un diametro di filo di 0,5 mm.
Termocoppia blindata di platino, rodio e platino, valore S, livello di precisione II.
Termocoppia blindata a valore K, di classe II.
Intervallo di cronometraggio: 0-120 min Precisione di cronometraggio: < ± 1s.
Sistema di rilevamento della temperatura del campione: punto di campionamento massimo di 20 punti.

Campo di applicazione: il forno di prova soddisfa gli indicatori tecnici e i requisiti specificati nella norma nazionale GB/T7633-2008,ed è adatto per la prova di resistenza al fuoco di porte orizzontali e persiane a rotelle senza carico.
Parametri principali:
Consumo di energia: 6 kW
Intervallo di misura della pressione del forno: 0-100Pa Precisione di misura: ≤ ± 3Pa
Flusso d'aria: 0-50 m3/min Esattezza di misura: ≤ ± 0,5 m3/min
Fonte di gas di combustione: propano, gas liquefatto (indicato dall'utente)
Capacità del serbatoio di gas: 50 kg × 6
Intervallo di misura del calore di radiazione sulla superficie di accensione posteriore del campione: 0-10W/cm2;
Intervallo di misura della pressione del forno: 15Pa ± 5Pa;
Temperatura di prova: aumento della temperatura del programma per 15 minuti, temperatura ambiente ~ 718 °C,
30 minuti a temperatura ambiente ~ 821 °C, 60 minuti a temperatura ambiente ~ 925 °C,
temperatura ambiente di 90 minuti ~ 986 °C; temperatura ambiente di 120 minuti ~ 1029 °C;
temperatura ambiente 180 min~1115 °C, temperatura ambiente 240 min~1150 °C;
Sensore di misurazione della temperatura: all'interno del forno: 9 termocoppie corazzate di nichel-cromo-nichel-silicio con valore K, livello di precisione: II
Contraccolpo: 29 termocoppie corazzate di nichel-cromo-nichel-silicio con valore K, livello di precisione: II
Intervallo di cronometraggio: 0-240 min Precisione di cronometraggio: < ± 1s
Dimensione del campione esterno: (specificità speciali possono essere personalizzate dagli utenti)
Area pratica dell'apparecchiatura: lungo × largo × alto (3,8 × 2,4 × 4,5) m;
Peso dell'apparecchiatura: 4500 kg (il forno di prova deve essere installato in loco);
Sistema di gasificazione: 150 kg/h (facoltativo).

L'ISO 9705:2003 specifica un metodo di prova per simulare un incendio che si verifica in un angolo di una piccola stanza.Questo metodo utilizza una fonte di accensione standard e mira a valutare l'impatto dei prodotti di superficie sullo sviluppo dell'incendioIl metodo fornisce dati sulla combustione di un incendio che si verifica sotto una fonte di accensione standard dall'accensione alla combustione; ISO 9705:Il 2003 introduce anche diverse tecniche di misurazione all'interno e all'esterno della stanzaL'esperimento ISO 9705 di questo articolo fornisce informazioni di base e supporto per i potenziali utenti.il flusso di calore del bruciatore nella stanza, il bilancio termico della stanza in caso di incendio, i tipi di fumo e di gas tossici prodotti e i risultati di simulazione di tali prove.Fornisce agli utenti le informazioni necessarie per aiutarli a scegliere le fasi di prova per progetti o regolamenti specifici.
Il metodo di prova nel nostro paese adotta questo metodo di prova in modo equivalente e le norme sviluppate sono l'appendice B e l'appendice C della GB 20286.
Conforme alle norme ISO 9705, NFPA 266, GB20286, appendice B e appendice C, ecc.

Parametri tecnici:
1. 19 pollici scaffale per strumenti, compresi gli analizzatori di ossigeno, anidride carbonica e monossido di carbonio
2L'analizzatore di ossigeno utilizza il metodo di misurazione della variazione della pressione paramagnetica per rilevare la concentrazione di ossigeno nel gas.sensore di pressione (interno) 50-200 kpa, derivazione zero < 0,5% del range minimo sulla targhetta/mese, derivazione di misura < 0,5% del range di misura corrente/mese, errore di ripetibilità < 1% del range di misura corrente,limite minimo di rilevamento < 1% dell'intervallo di misura corrente, errore lineare < 1% dell'intervallo di misura corrente
3L'analizzatore di anidride carbonica e l'analizzatore di monossido di carbonio sono di tipo infrarosso non discreto, basati sul principio che le molecole di gas hanno specifiche bande di assorbimento della luce infrarossa,e adottare un metodo di analisi dell'infrarosso alternato a raggio singolo. Il limite inferiore minimo di rilevamento è pari all'1% dell'intervallo di misura corrente. Quando l'errore lineare di misura è entro l'intervallo massimo, è inferiore a ± 1% dell'intervallo completo.La ripetibilità è inferiore a ± 1% dell'intervallo minimo sulla targhettaIl tempo di risposta (tempo T90) è inferiore a 30 secondi quando il flusso di gas del campione è di circa 1,2 L/min.
4Il range dell'analizzatore dell'ossigeno è 0-25%, il range dell'analizzatore dell'anidride carbonica è 0-10% e il range dell'analizzatore del monossido di carbonio è 0-1%
5. utilizzando un regolatore di temperatura per controllare la trappola di freddo, durante il processo di estrazione del gas dell'esperimento, viene rimossa un'umidità sufficiente
6. pompa a doppia testa di campionamento del gas, in grado di trasmettere campioni di gas generati durante la combustione ad un analizzatore a circa 30 metri di distanza
7Sistema di raccolta dati (compresi i programmi di funzionamento e di controllo)
8La scheda di acquisizione adotta un ampio range di guadagno a 16 bit, con schede di I/O analogiche e digitali
9. Tipo di termocoppia: tipo K, gamma: temperatura ambiente ~ 1500 gradi Celsius
10Il sistema di raccolta dei dati può essere avviato installando registratori di dati o puntatori in loco per raccogliere dati
11Il sistema di raccolta dei dati è costituito dalle seguenti componenti:
12Modulo di ingresso termopare a bit, modulo di ingresso analogo a 16 bit, modulo di ingresso/uscita digitale, modulo di uscita analogo a 12 bit, schede base a 4 e 8 slot, presa di connessione, modulo di rete,alimentazione elettrica 24V 5A DC, alimentazione universale, computer di acquisizione dati, stampante.
