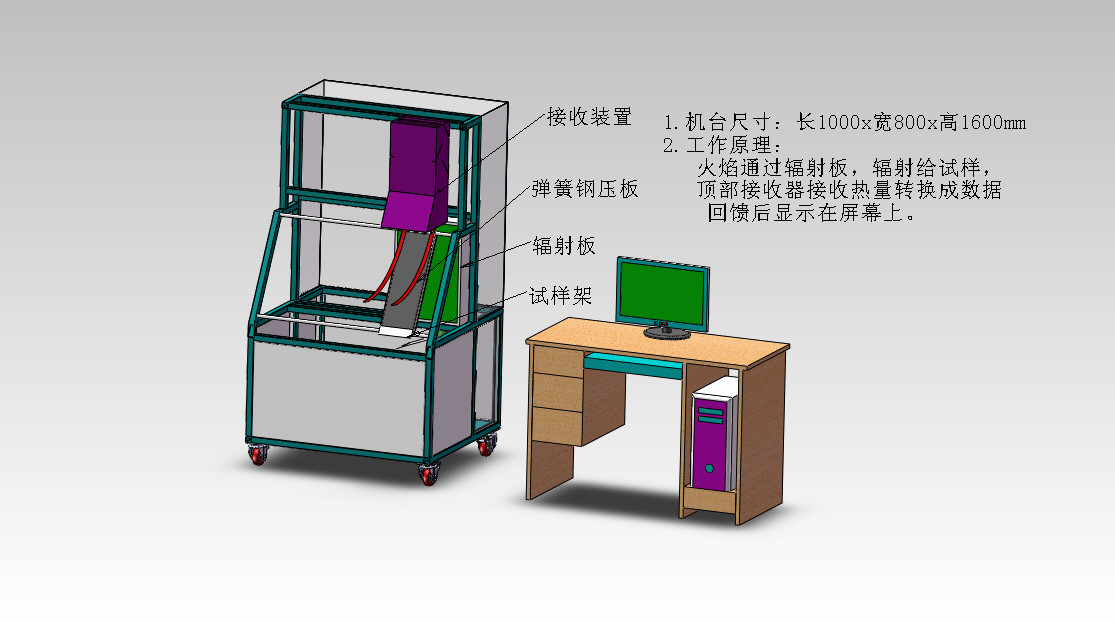

DX8335A Tester di diffusione della fiamma con piastra di radiazione

Introduzione al prodotto:

Il tester di diffusione della fiamma del pannello radiante è utilizzato per testare l'infiammabilità dei materiali di superficie edilizia (ASTM E162) e delle materie plastiche di schiuma (ASTM D3675) utilizzando il pannello radiante termico a gas.L'indice di diffusione della fiamma (IS) è determinato da fattori quali la diffusione della fiamma e la dissipazione del caloreÈ un parametro necessario in molti standard industriali, in particolare per i trasporti pubblici (treni e autobus).

Norma di riferimento:

Metodo di prova standard ASTM E 162 per l'infiammabilità superficiale dei materiali che utilizzano energia termica radiante • ASTM D 3675:Metodo di prova standard per l'infiammabilità superficiale di materiali porosi flessibili utilizzando energia termica radiante

Caratteristiche del prodotto:

La struttura del telaio è realizzata in acciaio inossidabile; bella e resistente alla corrosione; la piastra riflettente è composta da un telaio in ghisa, con una superficie di 305x457 mm.È realizzato in materiale ignifuge poroso e funziona a una temperatura di 815 °C;

l il filtro è dotato di una ventola in grado di fornire aria alla piastra riflettente;

l Il dispositivo comprende un accenditore, un'accensione elettronica e un dispositivo di controllo automatico della sicurezza di spegnimento delle fiamme;

Il supporto per campioni in acciaio inossidabile con punti di osservazione impostati ogni 3 pollici per osservare il progresso del fronte di fiamma;

l Pirometro, che misura la temperatura superficiale della piastra di radiazione, compresa la staffa; la temperatura raggiunge gli 815 °C;

l porta campioni in acciaio inossidabile e dispositivo di ugello di accensione;

l misuratore di flusso d'aria, valvola di controllo del gas, che controlla la miscelazione del gas inviato alla piastra di radiazione;

Il tubo di scarico in acciaio inossidabile con parte staccabile per una facile pulizia delle termocoppie.

l calibrare il bruciatore con fori da 1,8 mm in 16 angolazioni diverse e lungo la linea centrale;

Per controllare la temperatura superficiale del riflettore, occorre impostare una temperatura del corpo nero di 180 °C-230 °C, con una precisione di ± 5 °C.adatta per l'osservazione della temperatura superficiale del riflettore con un raggio superficiale di 250 mm da una distanza di 2 M;

l stack di misurazione della temperatura con termocoppia isolata;

l misuratore di flusso di calore importato (tipo di foglio circolare) per la prova dello stato di radiazione termica della piastra di radiazione (0-100kW/m2);

Il sistema DAQ è in grado di realizzare il controllo e la misurazione automatici;

L dispositivo di controllo della sicurezza del gas e di interruzione del circuito;

Sistema di controllo:

1. Armadio di controllo elettrico indipendente;

2. armadio di controllo standard, computer+Labview sistema di controllo intelligente;

3. Test di sistema intelligente e facile utilizzo;

4. Misuratore di flusso di gas importato, controllo preciso del flusso di gas;

5. calibrazione automatica dei livelli di radiazione e controllo automatico dei livelli di radiazione sperimentale;

6- portata del ventilatore di scarico pari a 0,5 m/s;

7- dotato di un computer, i dati sperimentali vengono salvati automaticamente.

8Gas: gas di propano industriale (fornito dall'utilizzatore).
