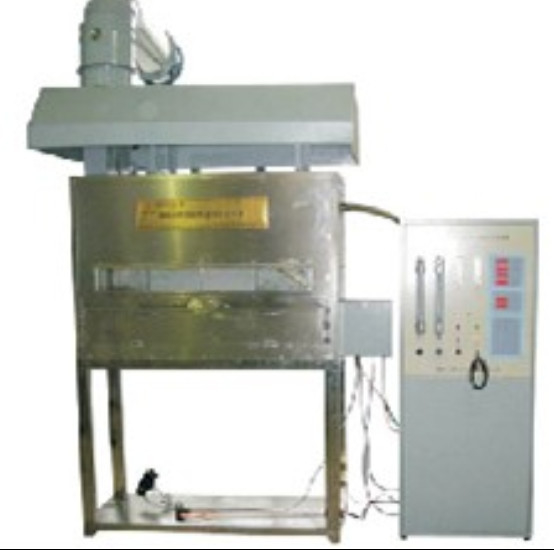

DX8401 Dispositivo di prova del flusso di calore radiante per materiali di rivestimento del pavimento 12w

Dominio di applicazione:

È adatto per la prova di materiali per pavimenti posizionati orizzontalmente con accensione a piccola fiamma in condizioni specificate ed esposti a un campo di radiazione termica inclinato.Adatti a tutti i tipi di materiali per pavimenti. quali: tessuti, tappeti, sughero, legno, lamiere di gomma e pavimenti in plastica e materiali per spruzzo a pavimento.compreso il substrato utilizzato, e le modifiche del materiale di supporto, del materiale di sotto strato o di altri aspetti del materiale di pavimentazione possono influire sui risultati delle prove,e viene utilizzato per testare e descrivere le caratteristiche di combustione del materiale da pavimentazione in reazione termica in coppia all'accensione in condizioni di controllo di laboratorio.

Conforme alla norma:soddisfano i requisiti di GB/T11785-2005 e ISO9239-1 "Determinazione delle prestazioni di combustione dei materiali di pavimentazione - metodo delle fonti di calore radiante".

Parametri tecnici:

Intervallo di misura del flussometro di calore: (0-15) Kw/m2;

Accuratezza del flussometro di calore: ± 0,2 kW/m2;

accuratezza del flussometro di calore: < ± 3%;

gamma di misurazione ad alta temperatura delle radiazioni termiche: 400-600 °C, con una precisione di ±0,5 °C;

Errore di temperatura del corpo nero: ±5°C;

velocità di scarico del fumo: (2,5±0,2) m/s;

Capacità di scarico del fumo: (39-85) m3/min;

Dispositivi per il controllo delle emissioni di gas di scarico

Termocoppia: termocoppia blindata in acciaio inossidabile di tipo K con diametro di 3,2 mm;

Requisiti di distribuzione del flusso di calore: a 200 mm: (9,1±0,4) KW/m2;

a 400 mm: (5.0±0.4) kW/m2;

a 600 mm: (2.4±0.2) kW/m2;

Gas di combustione: gas propano (fornito dall'utente);

flusso di gas di combustione: (0,026±0,002) L/S;

Fuoco di combustione: diametro esterno ¢10 mm, diametro interno ¢6 mm, fori di 35 ¢0,7 mm sul tubo del fuoco di combustione;

Altezza della fiamma: 60~120 mm regolabile;

Sistema di accensione: accensione elettronica ad alta tensione;

Potente sistema di scarico: questa macchina è dotata di un potente ventilatore di scarico, quando la prova è terminata, avviare il sistema di ventilatore di scarico per scaricare il gas di scarico all'esterno.

Materiale della scatola di controllo / scatola di combustione: utilizzando piastra in acciaio inossidabile 304 di alta qualità (t=1,2 mm), lavorazione e modellazione delle utensili CNC, la forma dell'arco è bella e generosa.

Blowtorch: realizzato dalla nostra azienda, materiale in acciaio inossidabile 304, pienamente in linea con i requisiti dello standard GB/T11785.

Altre parti meccaniche sono realizzate in acciaio inossidabile 304 o in materiale A3 spessito con galvanoplastica, anticorrosione e anticorrosione.

tensione di alimentazione: AC220V±10%, 50 Hz;

Potenza massima: 5 kW;

Dimensioni della scatola di combustione: L1420*W1200*H2300 ((mm)

dimensioni della casella di controllo: lunghezza × larghezza × altezza (2,2 × 1,2 × 2,4) m;

Peso dell'attrezzatura: 350 kg.

Composizione dell'apparecchiatura: è composta principalmente da due parti: la scatola di combustione e la scatola di controllo.

Principali indicatori tecnici:

La scatola di radiazioni è inclinata di 30 gradi e può essere regolato

Il flusso di calore di entrata è misurato dal flusso di calore di entrata

Il flusso di gas nel fumo è di 2,5 ± 0,2 m/s

La temperatura dell'acqua era tra i 15 e i 25 gradi.

Il flusso radiante dei 9 punti del pannello radiante deve soddisfare le specifiche corrispondenti (cfr. requisiti standard)

Il ventilatore di scarico è regolabile all'infinito.

Caratteristiche: controllato da computer; cronometraggio automatico; stampa di registri di elaborazione dei dati;

accuratezza di tempistica: < 1s/h;
