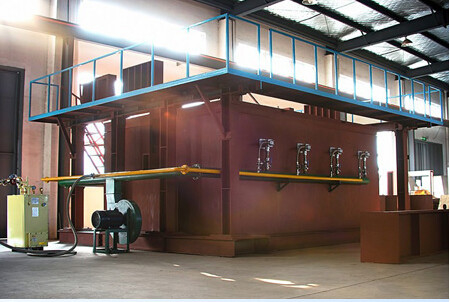

Forno orizzontale:
Scopo della prova:
1. pareti portanti in cemento armato con una superficie di fuoco unilaterale di 3000 × 3000 mm, pareti portanti in struttura in acciaio con strato protettivo (rivestimenti ignifughi),Pareti portanti con piastra di chila di acciaio leggero, pareti portanti in adesivo, ecc., e determinazione della temperatura di punti selezionati con diverse sezioni e diverse larghezze all'interno della parete.
2. prova di resistenza al fuoco di raccordi ricostruiti non portanti. dispositivo di prova intelligente per la resistenza al fuoco di pareti non portanti
La dimensione netta del forno è di 4200×4800×1500 (mm) e la superficie di fuoco del campione è di 4200×4800 (mm)
Scopo della prova: è in grado di rilevare le prestazioni di resistenza al fuoco di campioni strutturali simmetrici e asimmetrici nelle stesse condizioni di lavoro allo stesso tempo, come ad esempio: porte e finestre ignifughe,vetro, materiali di chiusura ignifughi, ecc., e può anche effettuare prove di resistenza al fuoco su grandi divisori ignifughi e componenti di divisori ignifughi come firewall supergrandi,Pareti divisorie di vetro ignifughe e persiane a rulli ignifughe, con elevata efficienza, e può testare contemporaneamente diversi campioni diversi o simili.
3. dispositivo intelligente di prova della resistenza al fuoco della colonna portante,
La dimensione netta del forno è di 3000×3000×4700 (mm), e l'altezza del fuoco del campione è di 3000~4600mm (l'altezza totale della colonna è di 3600~5200mm).La dimensione massima della sezione trasversale del campione è di 800 mm × 800 mm o Φ800 mm.
Il carico assiale totale è di 15000 kN e i carichi eccentrici superiore e inferiore sono di 1000 kN ciascuno.
Scopo della prova:
1. L'altezza della colonna è di 3600~5300mm, l'altezza del fuoco è di 3000~4700mm,e la prova di resistenza al fuoco di varie forme e dimensioni di sezione trasversale di colonne in calcestruzzo armato che supportano carichi compositi singoli e multipli.
2. L'altezza della colonna è di 3600~5300mm, l'altezza del fuoco è di 3000~4700mm,e la prova di resistenza al fuoco della colonna di struttura in acciaio con uno strato protettivo (rivestimento ignifugo) è sottoposta a varie forme e dimensioni della sezione trasversale di carichi compositi singoli e multipli.
3Determinazione della temperatura dei punti di misurazione selezionati con diverse sezioni e diverse profondità all'interno della colonna.
4- prova di resistenza al fuoco di altri oggetti (come le casseforti) che sono in fiamme da tutti i lati.
Dispositivo di prova intelligente per le prestazioni di resistenza al fuoco degli ammortizzatori.
Dominio di applicazione:È adatto a componenti portanti e non portanti come pareti, travi, colonne, pavimenti, soffitti e tetti, e altre strutture, accessori o strutture possono essere utilizzati come riferimento.Questa macchina di prova è adatta per la prova di tutti i componenti di GB/T9978..1~9 e ISO834-1~9 standard.
=Conforme alle norme:GB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "Metodi di prova della resistenza al fuoco per i componenti degli edifici Parte I: requisiti generali", ISO834-1:1999 "Prova della resistenza al fuoco per i componenti degli edifici Parte I:Requisiti generali"
Parametri principali:
Laboratorio: 4,5 M (lunghezza) x 4,5 M (larghezza) x 3,5 M (altezza), uso interno di materiali isolanti ad alta temperatura.
Dispositivo di caricamento: per muovere la gru aerea nell'edificio è utilizzato il caricamento meccanico, che può essere simulato con carichi omogenei, centrali, pivot o eccentrici.
Cornice di supporto: collegata a un supporto a cuneo sulla cornice da quattro rulli.
Termocoppie: comprese le termocoppie di forno, le coppie di calore inverso, le termocoppie mobili, le termocoppie interne e le termocoppie a temperatura ambiente sono distribuite in varie aree.
Sonda di misura della pressione del forno: sonda di misura a forma di T, precisione di misura ± 2Pa
Sonda di misurazione delle lacune del campione: diametro 6 mm ± diametro 0,1 mm ± diametro 0,2 mm
Sistema di combustione: sistema di distribuzione del gas (entro 10 metri), lanciafiamme (non meno di 20) e valvole di regolazione
Fonte di gas di combustione: propano con purezza superiore al 95%, gas liquefatto (fornito dall'utente)
Flusso di gas: 0~100L/min. Precisione di misurazione 2,5 grado
Flusso d'aria: 0~50m3/min. Precisione di misura ≤±0,5m3/min.
Capacità del serbatoio del gas: ≥ 50 kg × 6
Sistema di controllo della temperatura del forno: il punto massimo di campionamento è di 10 punti
sistema di ventilazione e ammortizzatore di controllo, ecc.
Intervallo di misurazione del calore radiante sulla superficie di contraccolpo del campione: 0~10W/cm2
Il controllo della temperatura e della pressione nel forno è realizzato collegando il RS485 del computer al sistema di controllo,e la tensione di uscita in corrente continua dei sensori di prova di combustione quali termocoppie e sensori di pressione viene convertita in forma digitale, che possono quindi essere trasmessi al sistema informatico per la visualizzazione e la conservazione.
