DX8427A Macchina di prova dell'invecchiamento da corona AC/DC

DX8427A Macchina di prova dell'invecchiamento da corona AC/DC

Analisi sperimentale dell'invecchiamento della corona in gomma di silicone, ricerca sulle caratteristiche dell'invecchiamento della corona AC/DC, materiale isolante composito, attrezzature sperimentali di invecchiamento della corona,Sistema di prova dell'invecchiamento del materiale isolante organico corona, sistema di test box corona di invecchiamento,

Visualizzazione delle apparecchiature:

Adatto agli istituti di ricerca scientifica, il sistema di test di resistenza all'invecchiamento del materiale di isolamento solido corona sviluppato può raggiungere diverse condizioni di test del corona,e può eseguire contemporaneamente test di corona invecchiamento su 5 campioniAllo stesso tempo, il sistema può anche essere utilizzato per la prova della resistenza alla tensione dei materiali di isolamento solidi contro la scarica di corona;Può condurre ricerche sperimentali sistematiche sul fenomeno dell'invecchiamento della corona della gomma di silicone HTV in diverse condizioniAllo stesso tempo, lo sviluppo di questo sistema dovrebbe fornire una piattaforma di prova standard per la ricerca nazionale sulla resistenza all'invecchiamento del corona dei materiali di isolamento solidi.che aiuterà a condurre ricerche sulle caratteristiche di resistenza all'invecchiamento di vari materiali isolanti solidi.

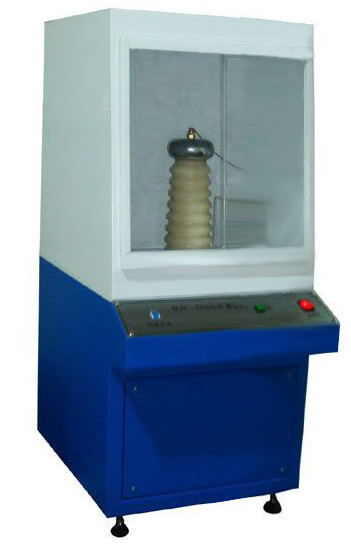

Componenti principali:1) Dispositivo di generazione di corona, 2) Sistema di misurazione, 3) Sistema di protezione, 4) Sistema di controllo e monitoraggio ambientale.Il dispositivo effettivo del sistema di prova della resistenza all'invecchiamento della corona per materiali isolanti solidi è mostrato nella figura 1 del diagramma fisico

Norme di riferimento per le apparecchiature:

Si rimanda alla norma americana ASTM D2275-14 "Metodo di prova standard per la resistenza alla tensione superficiale dei materiali isolanti elettrici solidi alla scarica parziale (Corona) ".

Parametri tecnici:

(1) Dispositivo di generazione di corona:

1. Utilizzando il trasformatore di prova corona libero a frequenza di potenza YDT-5/50, gamma di tensione: 0-50KV

2. Il regolatore di tensione torna automaticamente a zero dopo il decollo;

3- chiusura in posizione zero, con aumento e diminuzione automatici della tensione;

4Protezione contro le perdite importata, protezione affidabile della sicurezza personale;

5. funzioni di protezione da sovraccarico, soglia e altre funzioni di protezione della sicurezza;

6. visualizzazione della tensione e della corrente, precisione di misura ± 0,2%, tensione di rottura mantenuta;

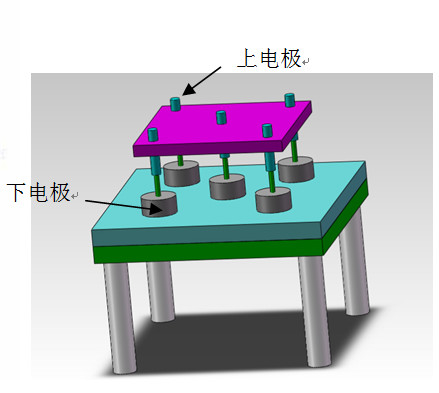

7. elettrodo sperimentale: l'elettrodo adotta la modalità tradizionale della piastra dell'ago per simulare la scarica della corona della punta nel campo. Un elettrodo dell'ago in acciaio inossidabile con un raggio di curvatura di 0.2 mm viene utilizzato come elettrodo superioreL'intero sistema di elettrodi è costituito da 5 serie di elettrodi a piastra d'ago,come indicato nella figura 3 (condensatori ad alta tensione immersi in olio)

8Distanza tra gli elettrodi: 100 mm

9Numero di elettrodi: 5

10La distanza tra l'elettrodo della punta dell'ago e il campione è regolabile, con una distanza regolabile di 15 mm.

11. Capacità nominale del trasformatore ad alta tensione: 5 KVA;

12. tensione nominale di ingresso/uscita: 200V/50KV;

13corrente nominale di ingresso/uscita: 20A/0,04A;

14Sistema di controllo: adozione del controllo PLC Siemens

15. cinque opzioni di velocità per il potenziamento: 5V, 50V, 100V, 500V, 1000, 2000V può essere impostato arbitrariamente;

16. dotato di funzioni di protezione contro perdite, sovraccarichi, cortocircuiti, guasti e alte tensioni;

17. componenti dello strumento: composto da un regolatore di tensione di contatto elettrico, scatola di controllo, resistenza protettiva e scatola di elettrodi;

18Questo dispositivo può eseguire l'invecchiamento della corona, la rottura della tensione e resistere ai test di tensione contemporaneamente;

19. disattivazione della tensione dotata di elettrodi in acciaio inossidabile del grado 25 e del grado 75, e di una serie di banchi di prova ad alta temperatura

20Il test di invecchiamento della corona è dotato di 5 set di elettrodi a ago, elettrodi a piastra di rame e un set di rack di campione di invecchiamento della corona.

21- Un set di software di test professionale.

22. Un set di computer di marca dotati di stampante:

(2) Dispositivi di controllo ambientale

1Sensore di temperatura: utilizzando il sensore di alta precisione P-T-100 di Taiwan

2Metodo di controllo della temperatura e dell'umidità: Metodo di controllo della temperatura e dell'umidità equilibrato (BTHC) PID Intelligent Adjustment

3. la gamma di temperatura: -10 °C~150 °C può essere impostata

4. Umidità 20-98% RH

5. Precisione di controllo della temperatura e dell'umidità: ± 0,2 °C; ± 2,5% RH

6Uniformità all'interno della camera di temperatura e umidità: ± 0,5 °C ± 0,2 °C; ± 4,0% RH

7Accuratezza di risoluzione del regolatore: ± 0,01% °C; ± 1% R.H.

8. velocità di riscaldamento: ≥ 2,5 °C/min

9. velocità di raffreddamento: media 1 °C/min

10. deviazione di temperatura: ≤ ± 0,5 °C a -10 ~ +99 °C, ≤ ± 1,0 °C a 100 ~ + 150 °C

11. deviazione dell'umidità ± 2,5% RH (> 75% RH), ± 4,0% RH (≤ 75% RH)

12Materiale della conchiglia esterna della piastra di acciaio laminata a freddo di alta qualità, vernice elettrostatica ad alta temperatura per la cottura, materiale della scatola interna, piastra di acciaio inossidabile (SUS304)

13Materiale isolante termico: schiuma di poliuretano ad alta densità + fibra di vetro

14La finestra di osservazione è un vetro a vuoto a tre strati.

15Illuminazione all'interno della scatola: apparecchiature di illuminazione a proiezione a grande angolo, porte a doppio strato con porte sigillate

16. dimensione dello spazio all'interno della scatola di prova: 500 * 500 * 600 mm

17Il trattamento di isolamento deve essere applicato alle pareti interne della sala di prova, con un livello di resistenza di tensione di 50 KV.

(3) Dimensioni della macchina di prova dell'invecchiamento della corona AC/DC:

Dimensione del dispositivo di generazione di corona: 850 * 740 * 1500 mm;

Dimensioni del dispositivo di controllo ambientale: 700 * 1100 * 1700 mm;

(4) Sistema di acquisizione dei dati per la macchina di prova dell'invecchiamento della corona AC/DC

1Utilizzando la scheda di acquisizione dati ad alta precisione PCI a 16 bit di Advantech, la gamma di tensione del segnale di ingresso è di ± 5V o ± 10V e la velocità di campionamento è di 3 ms/s.Può raccogliere contemporaneamente più segnali di corrente e tensione corona, e inviare i risultati delle misurazioni al computer per l'elaborazione.

2L'interfaccia software LabView può visualizzare la forma d'onda della tensione della corona; può visualizzare la quantità di carica dei cicli positivi e negativi della corrente di scarica della corona,nonché la tendenza dell'energia di scarico nel tempo.

3Dopo l'esperimento, i dati di prova possono essere generati in un rapporto e stampati o salvati.

(5) Accessori principali della macchina di prova dell'invecchiamento della corona AC/DC

1. 1 generatore di corona

2. 1 dispositivo di controllo ambientale

3Un computer di marca.

4Un set di software di raccolta professionale

5Mettici una.
