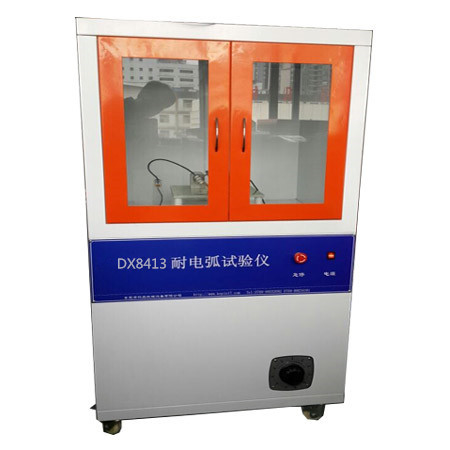

DX8413 macchina di prova della resistenza all'arco

Macchina per prove di resistenza all'arco DX8413

Principalmente applicabile a:

GB/T1411-2002 Prova di resistenza alla scarica ad arco ad alta tensione e bassa corrente di materiali isolanti solidi secchi.

Conformità agli standard: Questo tester è progettato e fabbricato in conformità con GB1411, IPC650, IEC 61621, ASTMD495 e rispetta i metodi di prova come JEC 149 e UL 746A.

Campo di applicazione:

La valutazione delle prestazioni di resistenza all'arco di materiali isolanti elettrici come plastiche, adesivi a base di resina e vernici isolanti utilizzati in settori come motori, elettrodomestici e apparecchiature domestiche è principalmente applicabile alla prova delle prestazioni di resistenza all'arco di materiali isolanti solidi come plastiche, film, resine, mica, ceramica, vetro, olio isolante, vernice isolante, cartone e altri mezzi.

Caratteristiche: La macchina per prove di resistenza all'arco adotta il controllo computerizzato e la curva di prova può essere osservata online durante il processo di prova; Memorizza automaticamente le condizioni di prova e i dati dei risultati dei test e può accedervi, visualizzarli e stamparli

Principio sperimentale: Utilizzato per testare la resistenza all'arco dei materiali isolanti solidi; Il materiale da testare sarà esposto a un ambiente ad alta tensione, con una corrente piccola in aumento graduale fino a quando non si forma un canale conduttivo stabile sulla superficie del materiale. Questo tempo è il tempo di resistenza all'arco del materiale.

Principali requisiti tecnici:

1. Tensione di ingresso: CA 220 V

2. Tensione di uscita: CA 0-20 KV;

3. Capacità elettrica: 1,5 KVA

4. Metodo di prova: arco intermittente, arco continuo

5. Corrente di prova: 10MA-20MA-30MA-40MA opzionale

6. Errore di controllo della tensione di prova: ≤ 1%

7. Errore di tempo di accensione/spegnimento dell'arco:<5ms

8. Tensione di prova regolabile continuamente: 0-20 KV

9. Precisione del controllo della corrente: ± 10%

10. Specifiche dell'elettrodo: elettrodo in lamiera di acciaio inossidabile 25,4 mm * 12,7 mm * 0,15 mm

Elettrodo in acciaio al tungsteno 56 mm * 7 mm * 30 mm

Angolo di configurazione dell'elettrodo 110 gradi

L'angolo tra l'elettrodo e il piano orizzontale è di 35 gradi

Peso dell'elettrodo: 50G

11. Misure di sicurezza:

(1) Protezione da sovratensione

(2) Protezione da sovracorrente

(3) Protezione da cortocircuito

(4) Protezione dall'apertura della porta di sicurezza

(5) Protezione da errore di funzionamento del software

12. Dimensioni esterne: 800 di lunghezza × Larghezza 700 × 1350 mm di altezza

Configurazione principale:

Host di prova: un'unità

Generatore ad alta tensione da 20000 volt: un'unità

Dispositivo di regolazione della tensione a microcomputer completamente automatico: un set (modalità porta seriale)

Dispositivo di trasmissione di tipo isolamento di acquisizione della tensione e acquisizione della corrente: un set

Elettrodi di prova: due set

Asta di rilascio della corrente: una (tipo resina)

Software di misurazione e controllo della resistenza all'arco del computer: un set

Computer: un set

Stampante a getto d'inchiostro a colori di marca: un set

CD del programma: un set

Manuale utente del prodotto: una copia

Certificato di verifica metrologica: una copia

Certificato di conformità: una copia

Strumento casuale: un set
