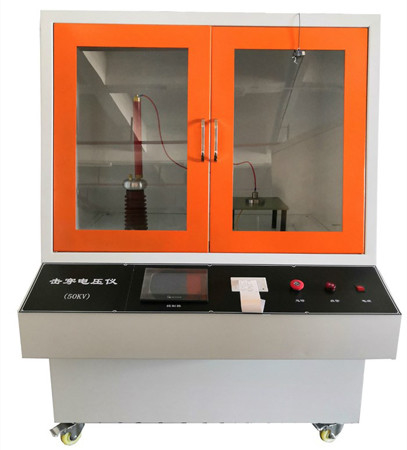

DX8388 Materiale isolante solido macchina di prova della resistenza elettrica Tester di resistenza dielettrica elettrica

DX8388 Macchina di prova della resistenza elettrica dei materiali isolanti solidi (testatore di resistenza dielettrica elettrica)

Conforme alle norme:

Risponde ai requisiti della norma GB1408.1, IEC60243-1 "Metodi di prova per la resistenza elettrica dei materiali isolanti solidi - prove alla frequenza di potenza", GB1408.2, IEC60243-2 "Test Methods for Electrical Strength of Solid Insulation Materials - Corresponding DC Voltage Test" GB/T1695-2005 "Determination of Power Frequency Breakdown Voltage Strength and Withstand Voltage of Vulcanized Rubber" GB/T3333, GB12656 e ASTM D149.

Applicabile:

Adatto principalmente per materiali isolanti solidi come plastica, pellicola, resina, mica, ceramica, silicone, vetro, vernice isolante, ecc.Misurare la resistenza alla rottura e il tempo di resistenza alla tensione alla frequenza di potenza (48-62 Hz) o alla corrispondente tensione CC in aria o in un mezzo liquido. adatto per un aumento continuo e uniforme o per un aumento graduale, applicare al campione una tensione AC/DC fino al rottura, misurare il valore della tensione di rottura,e calcolare la resistenza alla rottura del campione; utilizzando un metodo di aumento rapido della tensione, aumentare la tensione al valore specificato e mantenere il campione senza rottura per un certo periodo di tempo.Il valore specificato in questo momento è il valore della tensione di resistenza del campione.

Principali parametri tecnici:

1. tensione di prova: AC 0-50 kV regolabile continuamente DC 0-50 kV regolabile continuamente

2Capacità del trasformatore: 10 KVA

3. tensione di rottura: 0-50kV

4Velocità di accelerazione: suddivisa in 6 marce: 50, 100, 200, 500, 1000, 2000 (KV/S)

5Regolazione della velocità di accelerazione: per la regolazione automatica della velocità elettrica

6. Precisione di misurazione della tensione: ≤ 2%

7Selezione della corrente di perdita: 1-20 mA

8Metodi di prova: prova CC, prova AC

9Metodo di potenziamento: potenziamento automatico programmabile

10Frequenza di alimentazione: 50 Hz

11Fornitore di alimentazione: AC220V 50/60Hz

12Dimensioni esterne: lunghezza 1400* larghezza 1040* altezza 1500 mm

13Peso: 200 kg.

Configurazione standard:

Ospite di prova:una unità

Dispositivo di controllo: un set

Elettrodi di prova (GB 1408.1):due serie

Serbatoio di prova: due

Sistema di scarico:un set

Sistema di controllo:un set

Sistema di raccolta dei dati:un set

Software di prova: un set di CD

Computer di marca: un set

Stampa a getto d'inchiostro di marca:un set

Manuale dell'utente del prodotto:una copia

Certificato di qualificazione del prodotto:una copia

Utilizzando:Prendere la barra di scarico e raddrizzare la barra telescopica, inserire l'altra estremità della graffetta di messa a terra nella presa della sonda metallica della barra di scarico,e quindi attaccare la graffetta di messa a terra al terminale di messa a terra A o B dello strumentoTenere il manico isolato il più lontano possibile dalla cassa dello strumento, alzarsi, piegarsi leggermente in avanti, aprire la porta di vetro della scatola di prova,e utilizzare la sonda metallica per contattare la sfera di equalizzazione di uscita del trasformatore ad alta tensione, elettrodo campione, e condensatore estremità ad alta tensione uno per uno (se necessario, dopo la scarica è completata,utilizzare un multimetro nell'intervallo di tensione CA (intervallo AC20V) per verificare se la tensione tra l'elettrodo e il corpo umano è inferiore a 36V, che indica che la tensione residua è stata completamente scaricata.)

Attenzione:Prima di prelevare il campione dopo ogni sperimentazione, è necessario scaricarlo completamente in anticipo.

Istruzioni di sicurezza:

1L'apparecchiatura deve essere dotata di un filo di terra di protezione separato.La messa a terra del filo di terra protettivo è principalmente per ridurre le forti interferenze elettromagnetiche generate dalla rottura del campione sull'area circostante. Può anche evitare di perdere il controllo del computer.

2Il circuito di questa attrezzatura di prova è dotato di molteplici misure di protezione, in particolare protezione da sovraccarico, protezione da perdite di tensione, protezione da perdite, protezione da cortocircuito, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione,Alarme di scarica di prova a corrente continua, ecc.

3. Requisiti di messa a terra: è richiesta una messa a terra separata e la messa a terra deve essere conforme agli standard nazionali.

4Il circuito di questa attrezzatura di prova è dotato di molteplici misure di protezione, in particolare protezione da sovraccarico, protezione da perdite di tensione, protezione da perdite, protezione da cortocircuito, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione, protezione contro le perdite di tensione,Alarme di scarica di prova a corrente continua, ecc.

Caratteristiche del prodotto

1. Software di installazione indipendente in esecuzione sul sistema WIN XP/WIN7/WIN8, con un'interfaccia facile da usare e un funzionamento semplice

2Curva di visualizzazione sperimentale, memorizzazione automatica dei dati, ricerca automatica.

3. polivalente, può essere utilizzato per prove accurate, affidabili e sicure di corrente alternata e continua.

4Processo sperimentale controllato dal computer, arresto automatico del giudizio, ripristino automatico.

5- Protezioni multiple come sovratensione, sovracorrente, corto circuito, perdite e malfunzionamento.

Nota:

1Durante l'esperimento, il personale non collegato non deve essere autorizzato ad avvicinarsi, poiché questo strumento di prova può generare alta tensione e il personale non addestrato non è autorizzato ad utilizzare l'attrezzatura.Durante l' esperimento, dovrebbe esserci un supervisore e nessuno dovrebbe usarlo da solo in caso di qualsiasi situazione inaspettata.

2Se l'attrezzatura non viene utilizzata per un lungo periodo, prima di riutilizzarla, si deve prima pressurizzare lo strumento senza carico, cioè rimuovere il cablaggio dell'elettrodo ad alta tensione dalla sfera di equalizzazione.Controllare l'interfaccia di prova del computer per vedere se l'alta tensione è normale.

3In caso di situazioni inaspettate durante l'esperimento, la corrente deve essere interrotta tempestivamente e l'esperimento può continuare solo dopo che il problema è stato risolto.

4L'apparecchiatura deve essere posizionata in modo stabile e il terreno deve essere robusto.

5- il rivestimento del dispositivo deve essere ancorato a un filo di terra protettivo durante l'uso, garantendo la sicurezza degli operatori e del funzionamento dell'apparecchiatura.

6Dopo aver utilizzato l' attrezzatura, spegnere l'alimentazione di tutte le parti del sistema e non collegare o scollegare il cavo di alimentazione con energia elettrica.

7. Collegare l'apparecchiatura secondo la tensione di alimentazione prescritta. Assicurarsi che il cablaggio del circuito sia corretto. Altrimenti, danneggerà l'apparecchiatura.

8Lo strumento deve essere collocato all'interno e il laboratorio deve essere pulito, asciutto e privo di sostanze corrosive.

9. Non lasciare che il cavo dell'attrezzatura tocchi il bordo affilato per evitare di graffiare l'isolamento del cavo; non lasciare che il cavo sia premuto sotto oggetti pesanti per evitare di rompere il cavo e causare un incendio;Non usare cavi per tirare o legare oggetti, in quanto ciò può causare un malfunzionamento dell'apparecchiatura a causa della rottura del cavo.

10. Non lasciare che l'apparecchiatura venga spruzzata con acqua, gas corrosivi, gas infiammabili e combustibili. Se non si evita, può verificarsi un incendio.

11. Quando si muove l'apparecchio, tagliare l'alimentazione e estrarre la spina dalla presa.

12. Non staccare la presa di alimentazione del dispositivo mentre è in funzione.
