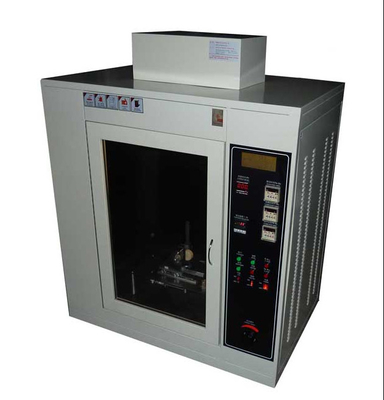

DX8383 Macchina di prova del filo caldo

IntroduzioneIl filo caldo stesso è in realtà un anello di filo a resistenza di specifica fissa. Durante la prova, deve essere riscaldato alla temperatura specificata con l'elettricità,in modo che la parte superiore del filo caldo contatti il campione per il tempo richiesto, e quindi il suo stato può essere osservato e misurato.
Dominio di applicazione:La macchina di prova del filo caldo è principalmente adatta per effettuare prove di pericolo d'incendio su prodotti elettrici, elettronici, elettrodomestici e loro componenti,simulazione della tensione termica causata da fonti di calore o fonti di accensione quali componenti caldi o resistenze di sovraccarico in un breve periodo di tempoÈ adatto anche per materiali solidi di isolamento elettrico o altri materiali solidi combustibili.
Conforme alle norme:progettati e fabbricati in conformità ai requisiti del "Metodo di prova del filo incandescente" di GB/T5169.10, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB4706.1, norme UL817.
Parametri tecnici:
1Volume della camera di prova: 0,5 m3, profondità x larghezza x altezza: 60 x 95 x 90 cm
2Dimensioni di confine: profondità x larghezza x altezza: 61x 120x 105cm
3. filo incandescente: un anello di diametro di 4,0 mm è fatto di filo nichel/cromo
4Dispositivo di misurazione della temperatura: termopare di filo fine armato da 0,5 mm, in grado di resistere ad alte temperature di 1050 °C
5. corrente di riscaldamento: quando la temperatura è di 960 °C, la corrente è compresa tra 120~150A
6Applicare la forza alla prova: 0,8 - 1,2 N e limitare la profondità di pressatura ad almeno 7 mm.
7. timer: un timer per la durata dell'accensione (Ti) e del tempo di estinzione della fiamma (Te).
8. filo incandescente: anello standard di 4 mm±0,04 mm Ni/Cr (80/20) appositamente progettato, stazionario orizzontalmente;
9Termocoppia: termocoppia di tipo K di 0,5 mm importata, con manica blindata resistente al calore fino a 1100 °C;
10. temperatura elettrica di riscaldamento del filo caldo: 500 °C-960 °C (può essere predisposto il display digitale), fluttuazione della temperatura < 3 °C;
11. pressione del campione di prova per la prova con filo caldo: 1,0 N ± 0,1 N (regolabile in base alla situazione reale);
12. profondità massima di penetrazione: 7 mm ± 0,5 mm (regolabile in base alle condizioni reali);
13. velocità di movimento del campione di prova: 10 mm/s~25 mm/s.
14Livello di gravità: i valori preferiti per la durata della fiamma di prova applicata (ta) sono: 5s, 10s, 20s, 30s, 60s, 120-1s;
15. Altezza della fiamma: l'altezza della fiamma di prova è di 12 mm;
16Fonte di gas: gas butano (forniti dall'utente).
17. Materiale della scatola esterna: acciaio inossidabile a specchio.
Metodo di prova:Riscaldare l'anello di filo di resistenza standard alla temperatura specificata e quindi far entrare il filo caldo e il campione di prova in contatto con la spina, la presa, la gomma, la plastica e altri prodotti nelle condizioni di prova.
Metodo di prova corrispondente per la macchina di prova della combustione del filo caldo:
Metodo di prova dell'infiammabilità del filo di combustione per i prodotti finiti (IEC 60695-2-11:2000/GB/T 5169.11-2006)
Metodo di prova dell'infiammabilità dei materiali per filo di combustione (IEC 60695-2-12:2000/GB/T 5169.12-2006)
Metodo di prova per le prestazioni di accensione dei materiali utilizzando filo caldo (IEC 60695-2-13:2000/GB/T 5169.13-2006)
Indice di infiammabilità GWFI, GWFI - Indice di infiammabilità del filo lucente
La temperatura massima di prova di un campione di prova con uno spessore specificato in tre prove consecutive deve soddisfare una delle seguenti condizioni:
a) entro 30 secondi dalla rimozione del filo caldo, la fiamma o il calore del campione di prova si estinguono e la carta di imballaggio posta sotto il campione di prova non si infiamma;
b) Il campione di prova non si è acceso.
GWIT, GWIT - Temperatura di accensione del filo incandescente
A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).
Requisiti per i campioni: il laboratorio SGS per i materiali ha i seguenti requisiti per i campioni di prova:
Il campione deve avere una porzione piana di dimensioni fisse sufficientemente ampie e il piano di prova deve essere mantenuto in posizione verticale durante la prova.
I campioni di prova possono essere ottenuti in diversi modi:
Stampaggio per compressione, stampaggio ad iniezione o fusione, oppure taglio a partire da parti finite come la lamiera con una superficie sufficientemente ampia.
Le dimensioni della parte piana devono essere: lunghezza: ≥ 60 mm, larghezza (dentro il dispositivo): ≥ 60 mm
Secondo i requisiti di questa sperimentazione, la valutazione dell'inflamabilità richiede generalmente una serie di 10 campioni di prova.
livello di gravità
1L'indice di infiammabilità del filo lucente (GWFI) deve essere selezionato tra le seguenti temperature di prova:
Temperatura di prova/°C: 550/600/650/700/750/800/850/900/960
2La temperatura di accensione del filo caldo (GWIT) deve essere selezionata tra le seguenti temperature di prova:
Temperatura di prova/°C: 500/550/600/650/700/750/800/850/900/960
Valutazione dei risultati:
1. Risultati della valutazione dell'indice di infiammabilità del filo incandescente (GWFI)
Se il campione di prova non si accende o soddisfa le due condizioni seguenti, si ritiene che abbia superato la prova.
a) Se la fiamma o il filo di accensione del campione di prova si estinguono entro 30 secondi dopo la rimozione del filo di accensione
b) La carta di imballaggio non si è infiammata
Se una o entrambe le condizioni di cui sopra non sono soddisfatte, si sceglie una temperatura di prova inferiore e si ripete la prova con un nuovo campione.
Se entrambe le condizioni sono soddisfatte contemporaneamente, selezionare una temperatura di prova più elevata e ripetere la prova con un nuovo campione.
La prova deve essere ripetuta alla temperatura di prova più alta quando il campione di prova soddisfa le condizioni di cui alle lettere a) e b).
Determinare la temperatura massima di prova che soddisfa le condizioni a) e b) per tre prove consecutive in GWFI.
2. Risultati di valutazione della temperatura di accensione del filo incandescente (GWIT)
La temperatura di accensione del campione di prova durante l'applicazione del filo caldo deve essere determinata, and the test temperature that is 25K (30K between 900 ℃ and 960 ℃) higher than the highest temperature at the top of the hot wire that did not ignite the test sample in three consecutive tests should be recorded as GWIT
Precauzioni per l'uso della macchina di prova del filo caldo:
1L'utilizzatore della macchina di prova del filo caldo deve mantenere una fonte di alimentazione stabile, altrimenti eccessive fluttuazioni di tensione possono influenzare le variazioni di temperatura.
2Le termocoppie vengono utilizzate solo per la calibrazione della temperatura negli esperimenti.togliere con attenzione la termocoppia dal filo caldo e avviare l'esperimento.
3. Il filo caldo non deve funzionare a temperature elevate per un lungo periodo di tempo per evitare di accorciare la durata di vita della termocoppia.la corrente dovrebbe essere ridotta in tempo e la corrente dovrebbe essere tagliata.
4Dopo ogni prova, la camera di combustione deve essere pulita con la corrente spenta e si deve fare attenzione a non collidere con le termocoppie e i fili caldi.
5Una volta completato l'esperimento, gli utilizzatori possono utilizzare il ventilatore di scarico per scaricare i gas di scarico generati durante la combustione.ma non accendere il ventilatore durante l'esperimento per evitare di influenzare i risultati del test.
6Se è necessaria una manutenzione, in particolare per la sostituzione del filo caldo, si deve prestare attenzione al riavvolgimento delle viti manomesse.altrimenti un cattivo contatto influenzerà il circuito di corrente e generare un'alta temperatura all'interfaccia. Dopo aver sostituito le parti, gli utilizzatori devono stringere tutte le viti.
7. La macchina di prova del filo caldo ha una funzione di protezione contro l'eccesso di temperatura. Quando la temperatura impostata è raggiunta, il circuito di riscaldamento viene disconnesso automaticamente.la temperatura prestabilita non può essere inferiore alla temperatura di funzionamento normale, altrimenti non può funzionare normalmente
Specifiche sperimentali:
1Scopo: standardizzare il funzionamento, la manutenzione e la manutenzione del tester del filo caldo e garantire il suo normale funzionamento.
2Scopo: adatto per la prova del ritardo di fiamma di parti di plastica per vari prodotti
3. Norma di riferimento: secondo i requisiti di prova delle pertinenti clausole della norma GB/T5169.10-2008 "Metodi di prova di base per filo incandescente/filo incandescente - dispositivi a filo incandescente e metodi di prova generali";
Manutenzione e precauzioni degli strumenti:
1Ogni settimana devono essere effettuate la manutenzione e la gestione degli strumenti, nonché i controlli operativi delle relative funzioni chiave di regolazione, e devono essere tenute registrazioni.
2Il tester deve avere un alimentatore stabile, altrimenti le fluttuazioni di tensione possono influenzare le variazioni di temperatura.
3Quando conduciamo esperimenti, dovremmo adottare un metodo di aumento e diminuzione lenta della temperatura.Dovremmo andarci piano e non aumentare la temperatura troppo in una volta sola.! In questo modo, il tempo di utilizzo sarà più lungo, e la corrente dovrebbe essere aumentata gradualmente. Non aumentarlo a 90 o superiore.Aumentare 30-40A in una volta è fondamentalmente stabile. Quando aggiungendo e raffreddando,anche lentamente ridurre la corrente e non cadere a zero tutto in una voltaL'espansione e la contrazione termica rapidi possono causare danni ai fili di riscaldamento a forma di U e ai termocoppie di filo incandescente. Questi danni sono irreparabili. Una volta danneggiato, deve essere riacquistato
4. Il filo caldo non deve funzionare a temperature elevate per un lungo periodo di tempo per evitare di accorciare la durata di vita della termocoppia.la corrente dovrebbe essere ridotta in tempo e la corrente dovrebbe essere tagliata.
5Dopo ogni esperimento, la camera di combustione deve essere pulita in condizioni di spegnimento e si deve fare attenzione a non toccare la coppia termica e il filo di combustione.
6Se è necessaria una manutenzione, in particolare per la sostituzione del filo caldo, è importante stringere le viti che sono state manomesse.altrimenti un cattivo contatto influenzerà il circuito corrente e genererà alte temperature di interfaccia. Dopo aver sostituito le parti, gli utilizzatori devono stringere tutte le viti.
