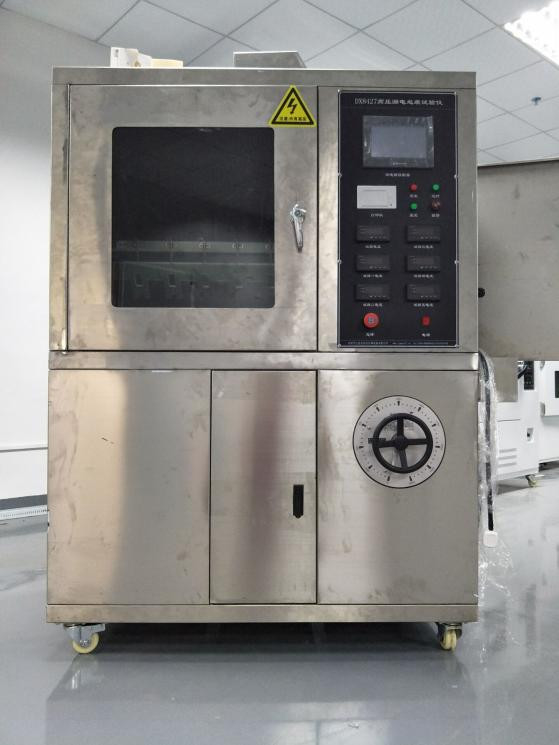

DX8427 Macchina di prova delle tracce di perdite ad alta tensione

Adatti principalmente per la prova della resistenza dei prodotti elettrici ed elettronici, degli elettrodomestici e dei loro materiali alle tracce elettriche e alla corrosione,simulare l'uso di inquinanti liquidi e campioni di superficie inclinati a frequenza di potenza (48 Hz -62 Hz)Valutare il livello di resistenza dei materiali isolanti elettrici utilizzati in condizioni ambientali difficili mediante la misurazione della resistenza all'elettrificazione e alla corrosione.Sotto l'influenza di umidità e impurità nei prodotti elettrici, possono verificarsi perdite di isolamento tra parti cariche di diverse polarità o tra parti cariche e metallo a terra.o erosione del materiale dovuta allo scaricoQuesto test è un test distruttivo che simula la situazione sopra descritta su materiali isolanti,utilizzato per misurare e valutare la resistenza relativa alle perdite e la marcatura degli isolanti sotto l'azione di un campo elettrico e di impurità contenenti acqua a una tensione specificata. È adatto per materiali isolanti elettrici solidi e loro prodotti in prodotti elettrici ed elettronici, elettrodomestici, come prese di relé, coperture di interruttori di conversione, contattori,ecc.

2, Conforme alle norme:

cording to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators", gli elementi di prova di simulazione specificati nella norma per la prova di tracciamento delle perdite AC/DC dei materiali isolanti, applicabile alla gomma,materiali di plastica e altri materiali isolanti elettrici come il metodo del piano inclinato. Standard per cinque set di tester di gomma di silicone e tester di silicone

Parametri tecnici:

Elettrodo: 0,5 mm di spessore Materiale: acciaio inossidabile;

Distanza tra gli elettrodi superiore e inferiore: 50,0 mm ± 0.1;

tensione di prova: 100V-6000V regolabile senza gradini;

regolatore di tensione: uscita: regolabile da 0-250 V, con una capacità di 5 KVA;

Quando la corrente del circuito è di 60 mA, interrompere la tensione di uscita;

Tempo di prova: 6 ore;

Accuratezza di caduta: 0,5%;

Stabilità della tensione: ± 1%;

regolatore di tensione di alta precisione: uscita AC220V. potenza 6000W. precisione ± 1%;

Trasformatore di prova: capacità 5KVA. Tensione massima di uscita AC6000V (o DC6000V facoltativa);

Determinazione delle tracce: secondo la norma GB/T6553-2003/4.1.2, applicare una tensione (2,5 kV, 3 5 kV e 4,5 kV) e gocciolare il liquido contaminato ad una certa portata.

Dispositivo di rilascio: utilizzando una pompa peristaltica di precisione Ralph, con portata di 0,00185-20 millilitri al minuto, velocità di lavoro di 0,1-50 giri al minuto,e un errore di precisione di flusso inferiore a 00,5%;

Voltaggio di uscita: AC/DC (commutabile)

Cassa: realizzata in acciaio inossidabile SUS304 (superficie spazzolata);

Il serbatoio delle acque reflue è realizzato in acciaio inossidabile 316 e dotato di un dispositivo di sigillamento.

Il volume è di 0,56 m3, il volume dello studio: 900L * 650W * 950H (mm);

Dimensioni dello strumento: 1200L * 750W * 1800H (mm), lunghezza 750 * larghezza 1180 * altezza 1760mm, scatola di legno 890 * 1320 * 1900

Peso: circa 200 kg

Dispositivo di controllo: adozione del controllo touch screen Siemens PLC+Taiwan Weinview, controllo preciso, funzionamento semplice, progettazione completamente umanizzata, generazione automatica di report dopo la prova,e la stampante termica del pannello può stampare i risultati dei test in modo tempestivo;

Numero di gruppi di prova: cinque gruppi (durante la prova, una pompa controlla un gruppo di goccioline e il processo di prova non si influenza a vicenda,che non è comunemente visto sul mercato in quanto una pompa controlla cinque gruppi) (può essere testato separatamente o insieme)
