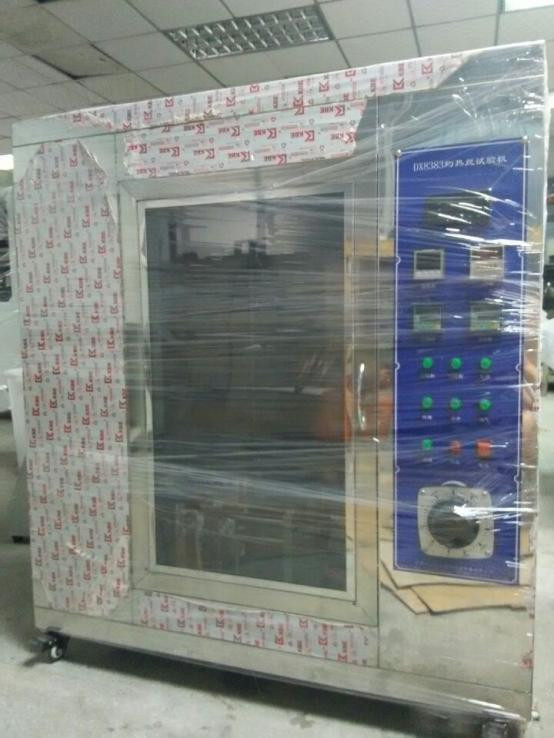

Introduzione: la prova del filo caldo è utilizzata per testare la stabilità dei prodotti elettronici ed elettrici durante il funzionamento.Durante la prova, deve essere riscaldato alla temperatura specificata con l'elettricità, in modo che la parte superiore del filo caldo contatti il campione per il tempo richiesto, e quindi il suo stato può essere osservato e misurato.L'intervallo di prova dipende dalla procedura di prova specifica.
Ambito di applicazione: la macchina di prova del filo caldo è principalmente adatta per effettuare prove di pericolo d'incendio su prodotti elettrici, elettronici, elettrodomestici e loro componenti,simulazione della tensione termica causata da fonti di calore o fonti di accensione quali componenti caldi o resistenze di sovraccarico in un breve periodo di tempoÈ adatto anche per materiali solidi di isolamento elettrico o altri materiali solidi combustibili.
Conformi alle norme: progettati e fabbricati in conformità ai requisiti del "Metodo di prova del filo incandescente" di GB/T5169.10, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB4706.1, norme UL817.
Parametri tecnici:
1Volume della camera di prova: 0,5 m3, profondità x larghezza x altezza: 60 x 95 x 90 cm
2Dimensioni di confine: profondità x larghezza x altezza: 61x 120x 105cm
3. filo incandescente: un anello di diametro di 4,0 mm è fatto di filo nichel/cromo
4Dispositivo di misurazione della temperatura: termopare di filo fine armato da 0,5 mm, in grado di resistere ad alte temperature di 1050 °C
5. corrente di riscaldamento: quando la temperatura è di 960 °C, la corrente è compresa tra 120~150A
6Applicare la forza alla prova: 0,8 - 1,2 N e limitare la profondità di pressatura ad almeno 7 mm.
7. timer: un timer per la durata dell'accensione (Ti) e del tempo di estinzione della fiamma (Te).
8. filo incandescente: anello standard di 4 mm±0,04 mm Ni/Cr (80/20) appositamente progettato, stazionario orizzontalmente;
9Termocoppia: termocoppia di tipo K di 0,5 mm importata, con manica blindata resistente al calore fino a 1100 °C;
10. temperatura elettrica di riscaldamento del filo caldo: 500 °C-960 °C (può essere predisposto il display digitale), fluttuazione della temperatura < 3 °C;
11. pressione del campione di prova per la prova con filo caldo: 1,0 N ± 0,1 N (regolabile in base alla situazione reale);
12. profondità massima di penetrazione: 7 mm ± 0,5 mm (regolabile in base alle condizioni reali);
13. velocità di movimento del campione di prova: 10 mm/s~25 mm/s.
14Livello di gravità: i valori preferiti per la durata della fiamma di prova applicata (ta) sono: 5s, 10s, 20s, 30s, 60s, 120-1s;
15. Altezza della fiamma: l'altezza della fiamma di prova è di 12 mm;
16Fonte di gas: gas butano (forniti dall'utente).
17. Materiale della scatola esterna: acciaio inossidabile a specchio.
Metodo di prova: riscaldare l'anello di filo di resistenza standard alla temperatura specificata e quindi mettere il filo caldo e il campione di prova a contatto con la spina, la presa, la gomma,plastica e altri prodotti nelle condizioni di prova.
Metodo di prova corrispondente per la macchina di prova della combustione del filo caldo:
Metodo di prova dell'infiammabilità del filo di combustione per i prodotti finiti (IEC 60695-2-11:2000/GB/T 5169.11-2006)
Metodo di prova dell'infiammabilità dei materiali per filo di combustione (IEC 60695-2-12:2000/GB/T 5169.12-2006)
Metodo di prova per le prestazioni di accensione dei materiali utilizzando filo caldo (IEC 60695-2-13:2000/GB/T 5169.13-2006)
Indice di infiammabilità GWFI, GWFI - Indice di infiammabilità del filo lucente
La temperatura massima di prova di un campione di prova con uno spessore specificato in tre prove consecutive deve soddisfare una delle seguenti condizioni:
a) entro 30 secondi dalla rimozione del filo caldo, la fiamma o il calore del campione di prova si estinguono e la carta di imballaggio posta sotto il campione di prova non si infiamma;
b) Il campione di prova non si è acceso.
GWIT, GWIT - Temperatura di accensione del filo incandescente
A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).
Requisiti per i campioni: il laboratorio SGS per i materiali ha i seguenti requisiti per i campioni di prova:
Il campione deve avere una porzione piana di dimensioni fisse sufficientemente ampie e il piano di prova deve essere mantenuto in posizione verticale durante la prova.
I campioni di prova possono essere ottenuti in diversi modi:
Stampaggio per compressione, stampaggio ad iniezione o fusione, oppure taglio a partire da parti finite come la lamiera con una superficie sufficientemente ampia.
Le dimensioni della parte piana devono essere: lunghezza: ≥ 60 mm, larghezza (dentro il dispositivo): ≥ 60 mm
Secondo i requisiti di questa sperimentazione, la valutazione dell'inflamabilità richiede generalmente una serie di 10 campioni di prova.
