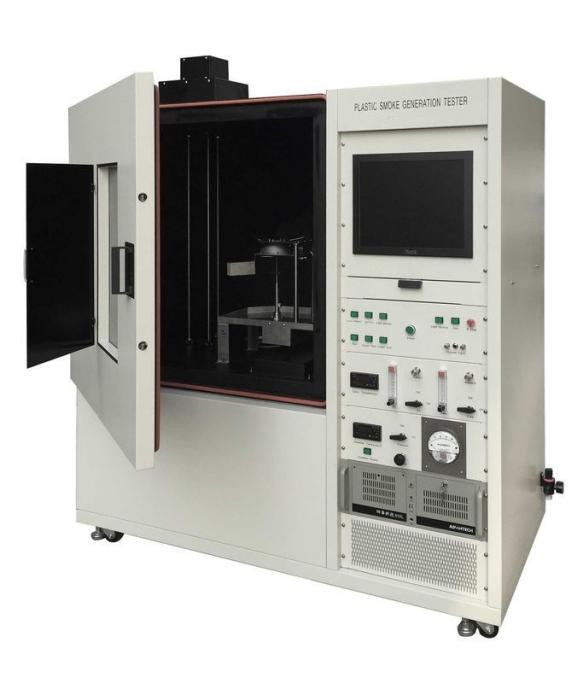

DX8368 Tester di densità di fumo di plastica

1, conforme alle norme: soddisfa i requisiti di GB8323.2-2008 "Plastics Smoke Generation Part 2: Single Chamber Method for Determining Smoke Density" e ISO5659.2-2006 "Generazione di fumo di plastica Parte 2: Metodo a camera singola per la determinazione della densità ottica".
2, campo di applicazione: adatto per misurare la densità ottica specifica del fumo generato durante la combustione della plastica e prendere come risultato di prova la densità ottica specifica massima.È utilizzato per valutare le prestazioni di fumo delle materie plastiche in condizioni specifiche.
Il misuratore di densità di fumo in plastica è un nuovo tipo di apparecchiatura di prova sviluppata sulla base delle condizioni tecniche specificate nella norma GB/8323.2-2008 e ISO5659-2 "Generazione di fumo di plastica - Parte 2: metodo a camera singola per la misurazione della densità di fumo".
3Parametri principali: l'intero strumento è costituito da una camera di prova chiusa, un sistema di misurazione fotometrico, un cono di radiazione, un sistema di combustione, un accenditore, una scatola di prova, un supporto,un apparecchio di misurazione della temperaturaIl circuito è sviluppato con un microcontrollore, con un elevato contenuto tecnico e prestazioni stabili.Questo strumento è adatto a tutte le materie plastiche e può essere utilizzato anche per la valutazione di altri materiali (come la gomma)., rivestimenti tessili, superfici verniciate, legno e altri materiali) è ampiamente utilizzato nelle fabbriche di produzione e nelle unità di ricerca e di collaudo nelle industrie delle materie plastiche e dei materiali solidi.
1- Casella di prova: la porta d'ingresso è dotata di un finestrino e di un ombrello opaco che può bloccare il movimento del finestrino.
La parte inferiore della scatola quadrata è dotata di una lamina di alluminio a prova di esplosione per prevenire la sovrapressione.con una superficie totale di 81000 mm2La scatola è dotata di un dispositivo interno di regolazione della pressione (figura 2).
Finestra luminosa: due finestre luminose Ø 75 mm in alto e in basso, and a 9W circular electric heater is installed below the light window to ensure the temperature of the upper surface of the light window (50℃~55℃ is suitable) to minimize the smoke concentration on the surfaceLa finestra luminosa superiore si trova nella parte superiore della scatola di prova e una piattaforma ottica di 8 mm di spessore è installata intorno alla finestra luminosa all'esterno della scatola di prova.La piattaforma ottica è fissata con una barra di metallo Ø 15 mm che può collegare la piattaforma fissa e la scatola di prova.
Dimensioni interne: altezza 914 mm x larghezza 914 mm x profondità 610 mm
Dimensioni esterne: altezza 16800 mm, larghezza 14500 mm, profondità 850 mm (questa dimensione è solo di riferimento)
Materiale: composto da tre strati: strato esterno di piastra di acciaio di 1,5 mm di spessore, cottura elettrostatica ad alta temperatura da vernice bianca, strato medio di asbesto di 60 mm di spessore, strato interno di 1.Acciaio inossidabile USU304 di spessore di 2 mm, vernice nera ad alta temperatura elettrostatica, facile da pulire.
Innesco dell'aria e uscita del gas di scarico: l'innesco dell'aria è installato sulla parte superiore della scatola di prova, con un diametro di Φ 65 mm, controllato da una valvola solenoide a flangia sia in stato chiuso sia in stato chiuso;L'apertura di scarico è installata in basso a sinistra, con un diametro di Φ 80 mm, controllato da una valvola solenoide a flangia sia in stato chiuso che chiuso, e dotato di un ventilatore di scarico.
2- sistema di misurazione optoelettronica: composto da alimentazione, tubo fotomoltiplicatore, film trasparente amplificatore, obturatore, filtro, film trasparente neutro, lente, sistema ottico scatola scura,fonte luminosa, e il riscaldatore di finestre leggero.
Fonte luminosa: composta da una lampada a incandescenza da 6,5 V, da un trasformatore che fornisce potenza (input 220V output 6,5 V) e da una resistenza variabile.
Installazione: la lampadina viene installata in una scatola scura opaca situata nella parte inferiore della scatola di prova, costituita da una fonte luminosa, una lente convessa, un riscaldatore di luce per finestre e una finestra ottica.
Attuatore della finestra luminosa: alimentato da AC220V, circondato da un filo di resistenza da 9W, per garantire che la temperatura della superficie della finestra luminosa (50°C~55°C) sia adeguata.

Lente convessa: con un diametro di 51 mm, è stata regolata e calibrata per formare un anello con un diametro di 51 mm senza altri fasci di luce al di fuori dell'anello.
Finestra ottica: composta da un film trasparente senza ostacoli e da una scatola scura.
Fotodetettore: composto da tubo fotomoltiplicatore, filtro di amplificazione, obturatore, filtro, filtro neutro, lente convessa, finestra ottica, ecc.
Parametri del tubo fotomoltiplicatore: tensione: DC 1000V, alimentazione: ingresso 12V, uscita 0-1200V2mA
Processo di elaborazione del sistema optoelettronica: il fotodetettore è un tubo fotomoltiplicatore collegato a un modello di numero A/D e elaborato da un microcomputer di amplificazione a più stadi.Può misurare continuamente la trasmittanza della densità ottica corrispondente nel tempo, che è 5 quantità di risposta di sensibilità spettrale, simile alla risposta dell'occhio nudo e della corrente scura sotto 0,001 uA.La sensibilità minima di un tubo fotomoltiplicatore può essere letta al 100% attraverso un 0.5 filtro neutro e filtro di amplificazione ND-2 sul percorso ottico.
Filtro di amplificazione: ND-2.0 con una trasmittanza dello 0,95% e temperatura di colore della fonte luminosa K=2854.
Porta luminosa: utilizzata per la distorsione e la correzione della trasmissibilità dello 0%.
Filtro: per compensare il filtro, sono disponibili un totale di 11 pezzi con densità ottiche comprese tra 0,1 e 1,0 e 2.0.
Filtro neutro: ND-0.5, trasmissibilità 31,7%, temperatura di colore della fonte luminosa K=2854.
Lente convessa: con un diametro di 51 mm, il raggio diretto di luce può essere focalizzato in un piccolo punto forte sulla piastra trasparente tra le scatole scure superiore e inferiore.
Calibrazione dei sistemi ottici: rilevamento mediante un filtro neutro con una densità ottica di 3,0 e una lunghezza d'onda di 550-650 nm.
3. cono di radiazione: composto da elementi di riscaldamento con una potenza nominale di 2600 W, in grado di fornire 10 kW/m2 ~ 50 kW/m2 di intensità di radiazione al centro della superficie del campione.Quando si prova l'irradiazione in altre due posizioni a 25 mm dal centro del campione, l'irradiazione in queste due posizioni non deve essere inferiore all'85% dell'irradiazione al centro del campione.
riscaldatore a cono a radiazione: alimentato da una fonte di alimentazione indipendente, con una potenza del trasformatore monofase di isolamento di 3000 W. Il controllo della temperatura adotta il controllo del tiristor con ciclo veloce,che può stabilizzare la temperatura a ± 2 °C.
Misuratore di flusso termico: superficie piana con una portata di 50 kW/m2 e un diametro di 10 mm di area di ricezione di radiazioni.
4. Accensione: l'ugello di accensione è composto da Φ realizzato con tubo di rame di apertura di 4,0 mm, la lunghezza della fiamma e la misurazione orizzontale sono di 30 mm.
Sistema di alimentazione del gas:
Fonte di gas: purezza del 95%, gas misto di propano e aria, pressione di 170 Kpa
Misuratore di portata del propano: 1-100 cm3/min
Misuratore del flusso d'aria: 5~500cm3/min
Performance complessiva:
Risoluzione di traslucidità: 0,0001%;
Intervallo di misura: 0-100%; cambio automatico di marcia durante la misurazione.
accuratezza di misura: ± 3%;
tensione di funzionamento: AC200-240V 50 Hz;
Umidità ambientale: temperatura ambiente -40 °C.
Ambiente di lavoro: quando lo strumento è in funzione, deve evitare la luce solare diretta e non deve esserci un flusso d'aria forzato.
Software di misurazione: basato sull'interfaccia operativa Windows XP e sullo stile LabVIEW. Visualizzazione della trasmissione rispetto alla curva temporale. Fornisce un'interfaccia in cinese e inglese,nonché un manuale di istruzioni in cinese e inglese.
