Testatore di resistenza al fuoco per componenti di costruzione

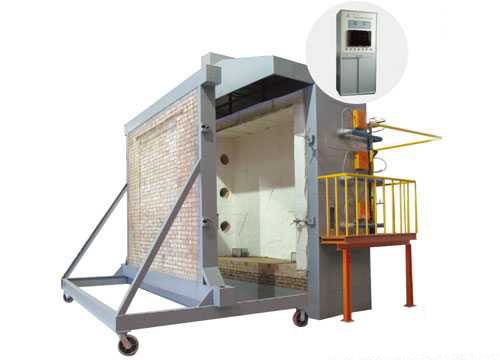

DX8342 Tester di resistenza al fuoco per componenti edili

Scopo di applicazione: è adatto per la prova della resistenza al fuoco dei componenti degli edifici e della resistenza al fuoco dei componenti di separazione verticale portanti.

tensione di funzionamento: AC 380V±10% 50NZ.

Corpo del forno: il forno di prova è composto da mattoni, struttura in acciaio e materiali ignifughi e isolanti.

Dimensione del campione: larghezza 300 mm × altezza 300 mm (può essere personalizzata).

Le dimensioni del forno sono approssimativamente:

Forno verticale: L3,2 m × W2,2 m × H4,0 m

Forno orizzontale: L3,2 m × W3,2 m × H1.5.

Flusso di gas: 0~100L/min. Precisione di misura 2,5.

Flusso d'aria: 0~50 m3/min.

Capacità del serbatoio del gas: ≥ 50 kg × 6.

Apparecchiatura di misura del carico: deve essere aggiunto ±2,5% del valore del carico (necessario per la prova del tipo di carico).

Sonde di misurazione delle lacune del campione: diametro 6 mm ± 0,1 mm, diametro 25 mm ± 0,2 mm.

Sistema di combustione: sistema di distribuzione del gas (entro 10 metri), lanciafiamme (non meno di 20) e valvole di regolazione.

Fonte di gas di combustione: propano, gas liquefatto.

Sistema di controllo della temperatura del forno: il punto massimo di campionamento è di 10 punti.

Sistema di ventilazione e ammortizzatore di controllo, ecc.

Intervallo di misura del calore radiante sulla superficie di contromisura del campione: 0-10 W/cm2.

Intervallo di misurazione della pressione del forno: 0~100pa

Accuratezza di misura: ≤ ± 3pa.

Temperatura di prova: il controllo della temperatura del forno soddisfa i requisiti di T-T0=3451g (8t+1), e viene controllata la deviazione del controllo della temperatura:

A 0 minuti

Alle 10.

Quando T> 30 min, d≤ 5%.

Temperatura del forno: ± 15°C.

Temperatura interna del campione: ±10°C.

Temperatura di contromisura del campione: ±4°C.

Condizioni di misurazione della pressione del forno:

5 minuti dopo l'inizio della prova, le condizioni di pressione positiva specificate di seguito devono essere raggiunte nel forno.

Articolo orizzontale - sul piano orizzontale a 100 mm sotto la superficie inferiore del campione, la pressione del forno è di 15Pa±5Pa.

Membro verticale ¥ 3 m di altezza nel forno, a 100 mm dalla superficie del campione.

10 minuti dopo l'inizio della prova, il forno deve raggiungere le condizioni di pressione positiva specificate di seguito.

Articolo orizzontale - sul piano orizzontale a 100 mm sotto la superficie inferiore del campione, la pressione del forno è di 17 Pa±3 Pa.

L'elemento verticale 3 m di altezza nel forno, a 100 mm dalla superficie del campione.

Temperatura del forno: ± 15°C, utilizzando una termocoppia di diametro di 1 mm.

La temperatura di contromisura del campione è di ± 4°C e il diametro del filo è di 0,5 mm.

Termocoppia di platino-rodio-platino corazzato, classe di precisione.

Termocoppia corazzata di nichel-nichel-silicio con valore K, grado ‖.

L'intervallo di cronometraggio: 0 ~ 120 min Precisione di cronometraggio: < ± 1s.

Sistema di rilevamento della temperatura del campione: il punto massimo di campionamento è di 20 punti.

Dominio di applicazione:Il forno di prova soddisfa gli indicatori e i requisiti tecnici specificati nella norma nazionale GB/T7633-2008,e adatta per la prova di resistenza al fuoco di porte orizzontali e persiane a rotelle non portanti.

Parametri principali:

Potenza elettrica: 6 kW

Intervallo di misura della pressione del forno: 0-100Pa Precisione di misura: ≤±3Pa

Flusso d'aria: 0-50 m3/min. Precisione di misura: ≤ ± 0,5 m3/min.

Fonte di gas di combustione: propano, gas liquefatto (fornito dall'utente)

Capacità del serbatoio del gas: 50 kg × 6

Intervallo di misurazione del calore radiante della superficie di contraccolpo del campione: 0~10W/cm2;

Intervallo di misura della pressione del forno: 15 Pa±5 Pa;

Temperatura di prova: temperatura del programma 15 min temperatura ambiente ~ 718°C,

30 minuti a temperatura ambiente ~ 821°C, 60 minuti a temperatura ambiente ~ 925°C,

temperatura ambiente di 90 minuti ~ 986°C; temperatura ambiente di 120 minuti ~ 1029°C;

temperatura ambiente 180 min ~ 1115°C, temperatura ambiente 240 min ~ 1150°C;

Sensore di temperatura: nel forno: 9 termocoppie blindate di nichel-cromo-nichel-silicio con valore K, livello di precisione: classe II

Contraccolpo: 29 termocoppie corazzate di nichel-cromo-nichel-silicio con valore K, classe di precisione: classe II

Intervallo di cronometraggio: 0-240 min Precisione di cronometraggio: < ± 1s

Dimensione del campione: (specificità speciali possono essere personalizzate dagli utenti)

superficie utilizzabile dell'apparecchiatura: lunghezza × larghezza × altezza (3,8×2,4×4,5) m;

Peso dell'apparecchiatura: 4500 kg (il forno di prova deve essere installato in loco);

Sistema di gasificazione: 150 kg/h (facoltativo).

Conformi a:ISO 9705, NFPA 266, GB20286 allegati B e C, ecc.

Parametri tecnici:

1. scaffale per strumenti da 19 pollici, compresi gli analizzatori di ossigeno, anidride carbonica e monossido di carbonio

2L'analizzatore di ossigeno è un analizzatore di ossigeno che utilizza il metodo di misurazione del cambiamento di pressione paramagnetica per rilevare la concentrazione di ossigeno nel gas.tempo di elaborazione del segnale interno < 1 s, sensore di pressione (interno) da 50 a 200 kPa, deriva zero < 0,5%/mese dell'intervallo minimo di misurazione sulla targa, deriva del valore misurato < 0,5%/mese dell'intervallo di misurazione corrente,errore di ripetibilità < 1% dell'intervallo di misura corrente, 1% del range di misura corrente del limite minimo di rilevamento, errore di linearità < 1% del range di misura corrente

3L'analizzatore del biossido di carbonio e l'analizzatore del monossido di carbonio sono di tipo infrarosso non discreto e il principio si basa sul fatto che le molecole di gas hanno una banda di assorbimento infrarosso specifica.e viene adottato il metodo di analisi a infrarossi alternati a raggio singolo. il limite minimo di rilevamento è pari all'1% del range di misura corrente, l'errore di misurazione di linearità è pari a ±1% della scala completa di < quando il range massimo è nel range massimo,la ripetibilità è < ± 1% dell'intervallo minimo sulla targhetta, e il tempo di risposta (tempo T90) è di circa 1,2 L/min del flusso di gas del campione < 30 secondi

4L'intervallo dell'analizzatore dell'ossigeno è 0-25%, l'intervallo dell'analizzatore dell'anidride carbonica è 0-10% e l'intervallo dell'analizzatore del monossido di carbonio è 0-1%

5Il regolatore di temperatura è utilizzato per controllare la trappola di freddo e l'acqua viene completamente rimossa durante il processo di raffinazione del gas della prova.

6La pompa a doppia testa per il campionamento del gas può trasferire i campioni di gas generati durante la combustione all'analizzatore a circa 30 metri di distanza.

7Sistema di acquisizione dei dati (comprese le procedure di funzionamento e di controllo)

8La scheda di acquisizione adotta schede I/O analoghe e digitali a largo raggio di guadagno a 16 bit

9. Tipo di termocoppia: tipo K, gamma: temperatura ambiente ~ 1500 gradi Celsius.

10. Il sistema di acquisizione dei dati può raccogliere dati attraverso l'installazione e l'attivazione di datalogger o puntatori di campo

11Il sistema di acquisizione dei dati è composto dalle seguenti parti:

Modulo di ingresso di termocoppia a bit, modulo di ingresso analogo a 16 bit, modulo di ingresso/uscita digitale, modulo di uscita analogo a 12 bit, piastra base a 4 e 8 slot, base di connessione, modulo di rete,alimentazione elettrica 24 volt 5A DC, alimentazione universale, computer di acquisizione dati, stampante
