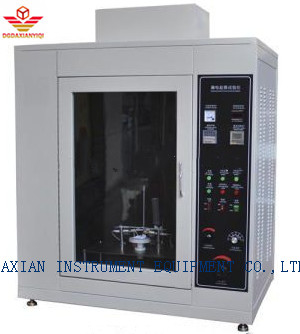

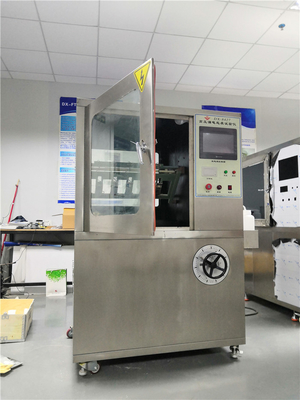

Materiali isolanti solidi che seguono l'apparecchiatura 220V 50-60Hz della prova

Materiali isolanti solidi che seguono l'apparecchiatura della prova

1, campo di applicazione:

La perdita che segue il tester è progettata sulla superficie di materiale isolante solido, con la dimensione specificata (× 5mm di 2mm) fra gli elettrodi di platino, applica certa tensione e cade il liquido inquinante (0,1% CL del NH 4) del volume specificato della gocciolina ad un ad altezza fissa (35mm) ad un tempo fisso (30s) valutare la resistenza della superficie dei materiali isolanti solidi nell'ambito dell'azione combinata del campo elettrico e del medium inquinante e misura il suo indice elettrico comparativo della traccia (CTI) e la resistenza all'indice elettrico della traccia (PTI).

È applicabile alla ricerca, servizi d'ispezione di qualità e di produzione di materiale di illuminazione, apparecchi a bassa tensione, elettrodomestici, apparecchiature della macchina utensile, motori, strumenti elettrici, strumenti elettronici, strumenti elettrici, attrezzature di tecnologia dell'informazione come pure le industrie dei materiali isolanti, costruenti la plastica, i connettori elettrici e gli accessori.

2, indice di prestazione:


(1) elettrodo: due elettrodi di platino rettangolari con un'area sezionale del × 5mm di 2mm, il bordo ad un'estremità ha una smussatura da 30 gradi.
(2) la forza esercitata dall'elettrodo sulla superficie del campione è 1.0N ± 0,5
(3) quando il cortocircuito corrente è 1.0A, il valore di goccia è ≤ 50V quando la tensione è 600V
(4) segnando giudizio: 0.5A o gli ultimi più correnti per 2s, ha tagliato l'output di forza motrice
(5) dispositivo di goccia:
- L'intervallo di tempo di cadere della soluzione è 30s
- Altezza di goccia: 30~40mm
- Dimensione cadente: 20mm3~23mm3
(6) soluzione della prova
(7) fornito di strumento di misura della forza:
- (0,1 ± 0,002) % della frazione di massa del cloruro di ammonio (NH4CL) è diluito con acqua distillata.
