IEC62730-2024 Tester per isolatori da laboratorio per prove in ambiente a stress multiplo, 5000 ore

IEC62730-2024,IECIEC62217-2012 Macchina per prove di isolatori polimerici 5000 ore con stress multipli macchina per prove di laboratorio

1. Campione di prova: Due isolatori di prova dello stesso design con una distanza di isolamento strisciante tra 500 mm e 800 mm,

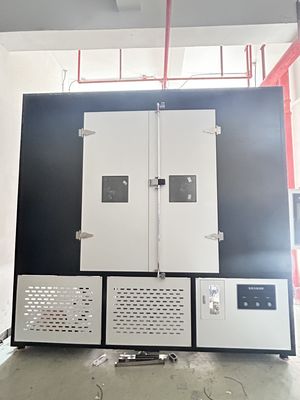

2. Procedura: Condurre la prova in una camera di prova sigillata, umida e resistente alla corrosione, con un volume non superiore a 20 m3. La Figura B1 è uno schema di questa camera di prova

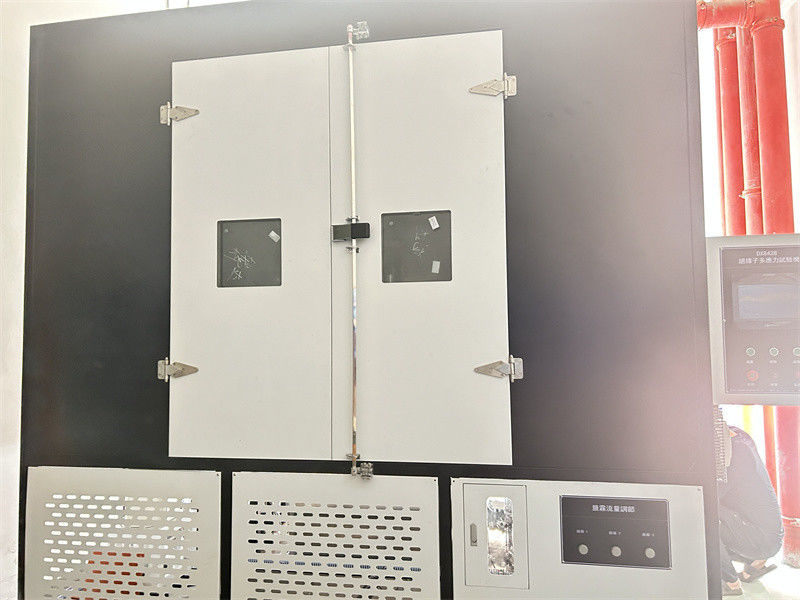

3. Fori di osservazione separati per tergicristalli e filtri ultravioletti mobili per osservare l'apparecchiatura durante l'esperimento.

4. Condizioni di prova: Come mostrato nella Figura B2, vari cicli di stress vengono applicati all'isolatore, che vengono ripetuti per circa 5000 ore. Durante il test ciclico dell'apparecchiatura, il campione di prova deve essere sottoposto a variazioni di temperatura e condensa.

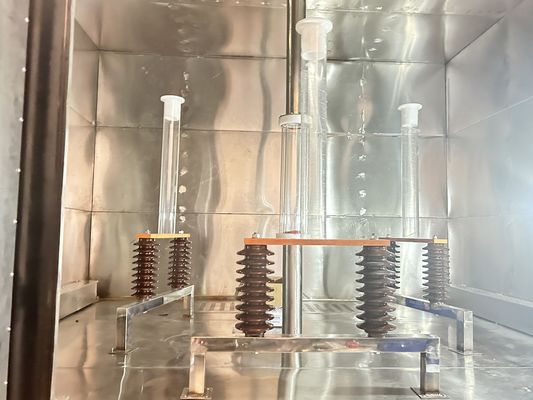

5. Come mostrato nella Figura B3, il test viene installato verticalmente al centro del test, con una distanza minima di 400 mm tra i bordi ad ombrello adiacenti del provino e la parte superiore, nonché tra il provino e la parete e il terreno. Prima dell'inizio dell'esperimento, il campione di prova deve essere pulito con acqua deionizzata,

7. È possibile testare contemporaneamente fino a tre coppie di campioni con distanze di isolamento strisciante simili

8. Tensione: Il valore ottenuto dividendo la distanza di isolamento strisciante del campione di prova (in mm) per 34,6 (equivalente a una distanza di isolamento strisciante di 20 mm/KV, calcolata in base alla tensione fase-fase)

9. Per il circuito di alimentazione, quando il carico di corrente negativa continua è di 250 mA (r.m.s), la caduta di tensione massima sul lato alta tensione durante 1 secondo non deve superare il 5% e il livello di protezione deve essere regolato a 1 A (r.m.s)

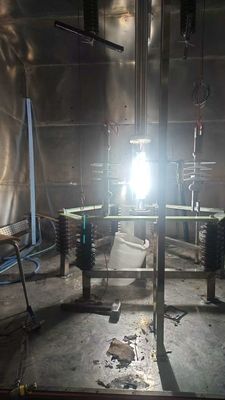

10. Simulazione della luce solare: La radiazione solare simulata è fornita da una lampada ad arco allo xeno con una potenza nominale di 6500 W e dotata di due filtri in vetro borosilicato (vedere l'esempio B.4), con una distanza di circa 480 mm tra la lampada ad arco allo xeno e il campione di prova

11. All'inizio di ogni esperimento, è necessario utilizzare una nuova lampada e un nuovo filtro. Durante l'esperimento, quando si sostituisce il filtro (e se la lampada è necessaria), ciò deve essere fatto secondo la raccomandazione del produttore della lampada.

DX8428 Macchina per prove multi-stress per isolatori.pdf
