IEC61215 IEC61646 UL1703 Attrezzature per la prova di urto

IEC 61215 Moduli fotovoltaici Macchine di prova di impatto di grandine Attrezzature di prova di impatto Norme di prova di test IEC 61646 UL1703

Le specifiche tecniche:

1Dispositivo di lancio.

a. La fonte di alimentazione è l'aria compressa del compressore d'aria

b. Pressione dell'aria: 6-8 bar

c. i cerotti di hockey sul ghiaccio sono caricati manualmente con un solo colpo

d. La lunghezza della canna è di circa 940 mm

e. Il barile può essere sostituito

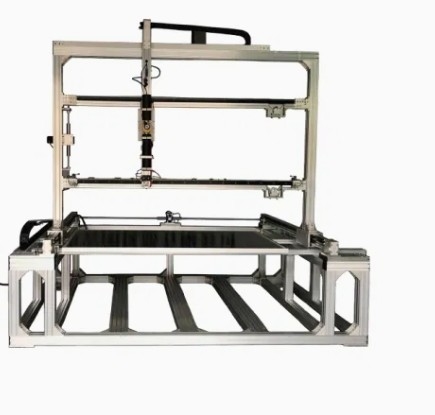

2. un dispositivo di posizionamento mobile

a. La distanza di movimento dell'asse X è di circa 2100 mm

b. La distanza di movimento dell'asse Y è di circa 1000 mm

C. Precisione di posizionamento ≤ 1 mm

d. Area di impatto 2000x1000 mm

e. La modalità di guida è una rotaia guida importata di alta qualità

f. La modalità di guida adotta un servomotore + ruota sincrona importato

j. La modalità di controllo del posizionamento è la posizione automatica del comando superiore del computer

3Sistema e principio di misurazione della velocità

a. Misurando il tempo in cui il disco passa attraverso il sensore di velocità a infrarossi e, allo stesso tempo, rilevando il tempo t in cui i raggi infrarossi sono bloccati,la velocità del disco è calcolata secondo V=S/t

b. Il velocometro adotta un sensore di velocità ad infrarossi ad alta precisione

C. Precisione del sensore di velocità a infrarossi ± 5%

d. la velocità di afferrazione è compresa tra 0 e 40 m/s

e. Velocità di hockey su ghiaccio: velocità del disco di 25 mm di diametro 23,0 m/s±5%

35 mm di diametro velocità del disco 27,2 m/s±5%

Diametro 45 mm velocità del disco 30,7 m/s ± 5%

4Metodo di preparazione e muffa per l'hockey sul ghiaccio

a. Riempire lo stampo di hockey su ghiaccio con acqua e metterlo nel congelatore del frigorifero, e dopo che l'acqua si raffredda e congela,togliere la palla da hockey su ghiaccio separatamente e metterla nella scatola di deposito per il hockey su ghiaccio per un uso successivo.

b. Lo stampo è fatto di materiale speciale che non è facile da espandere e deformare

c. il diametro della cavità interna è di 25 mm < 1%; 35 mm < 1%; 45 mm < 1%

d. 6 dischi in uno stampo; almeno 2 serie di stampi in uno specifico

e. La tecnologia di lavorazione delle cavità dello stampo è elaborata da macchine utensili CNC ad alta precisione

f. Il diametro del disco da hockey su ghiaccio è di 25 mm < 5%; 35 mm < 5%; 45 mm < 5%

g. Il peso dell'hockey su ghiaccio è di 7,53 g < 5%; 20,7 g < 5%; 43,9 g < 5%

h. Frigorifero -10 °C
