Apparato per prove di laboratorio UL1685, cavi elettrici e in fibra ottica, prova di infiammabilità

DX8297 Test di combustione cavi e fili UL1685Dispositivo

Introduzione allo strumento:

L'apparecchiatura per il test di fiamma per cavi e fili UL 1685 è uno strumento utilizzato per valutare la capacità di un singolo cavo o di un fascio di cavi di inibire la propagazione della fiamma in condizioni specifiche e soddisfa i requisiti di prova di UL 1685, IEEE 383 e IEEE 1202.

Le prestazioni di soppressione della fiamma del cavo vengono valutate accendendo il campione con una fiamma posizionata verticalmente di 20 kW (70.000 Btu/ora) con un valore teorico di 20 kW (70.000 Btu/ora) in uno spazio di volume definito per 20 minuti.

Parametri tecnici:

Standard:

IEEE 1202

Propagazione della fiamma - test di cavi e fili

IEEE 383

Standard di prova di tipo per fili IE, giunti sul campo e connettori per centrali nucleari

UL 1685

La propagazione del fuoco del cavo e la produzione di fumo

Caratteristiche principali:

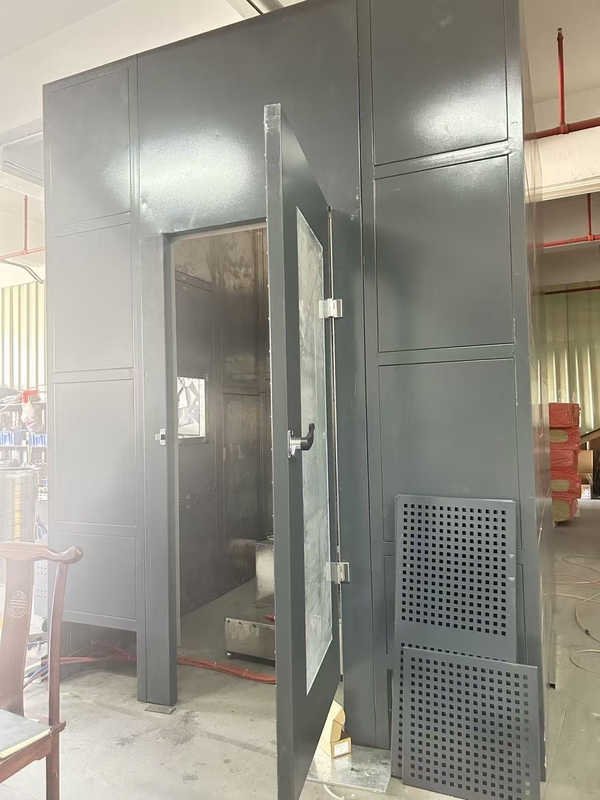

Dimensione dello spazio di prova: 2438 (lunghezza) × 2438 (larghezza) × 3353 (altezza) mm, volume: 19,93 m3, superficie interna: 5,94 m2;

Le termocoppie e gli anemometri bidirezionali vengono utilizzati per misurare la temperatura e la velocità del gas nel tubo di scarico;

L'anemometro bidirezionale viene utilizzato per misurare accuratamente la velocità del vortice del gas di combustione ad alta temperatura generato durante il processo di combustione nel tubo di scarico;

Le dimensioni del pallet sono 305 (lunghezza) × 76 (larghezza) × 2438 (altezza) mm, la larghezza della scala in acciaio è 25±6 mm e la larghezza verticale è 229 mm;

Saldatore con bruciatore a propano con miscelatore Venturi per IEC60332-3;

Controllo del flusso di massa per garantire che l'alimentazione e la pressione dell'aria possano ancora mantenere un flusso d'aria regolare;

La scheda di acquisizione dati viene utilizzata per raccogliere e misurare accuratamente la temperatura dei componenti interni e la temperatura della fiamma del bruciatore;

Gas e aria possono essere controllati da elettrovalvole;

Sistema di misurazione della densità del fumo

Sistema di test del tasso di rilascio di calore dell'ossigeno paramagnetico

Le elettrovalvole e gli accenditori possono essere controllati manualmente tramite pulsanti sul pannello di controllo e lo strumento può essere spento in caso di emergenza (compreso il computer)

Sistema di misurazione della densità del fumo
1. L'elettrovalvola e l'accenditore possono essere controllati manualmente tramite pulsanti sul pannello di controllo e l'alimentazione dello strumento (compreso il computer) può essere spenta in situazioni di emergenza
2. Alimentazione: CA 220 V, 50/60 Hz, 15 A;
3. Peso complessivo: circa 650 kg;
4. Strumenti: gas compresso, personal computer, aspirapolvere, gas (fornito dall'utente)
