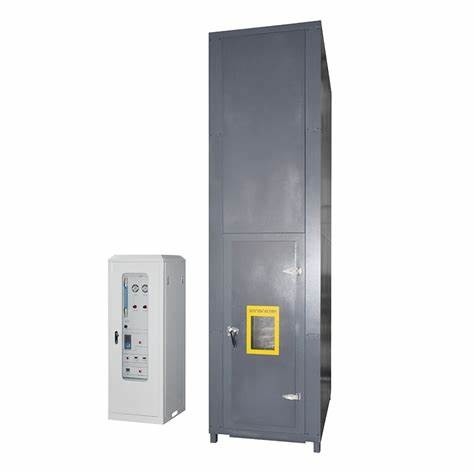

Macchina per la prova della combustione del fascio di fili e cavi

DX8349Wprova di combustione dei fasci di caviLa macchina

Dominio di applicazione:È utilizzato per valutare la capacità dei fili e dei cavi montati verticalmente o dei cavi ottici di inibire la diffusione verticale delle fiamme in condizioni specificate,e il processo di utilizzo deve cooperare con le torri di rimozione della polvere di fumoL'intera macchina è composta da diverse parti, quali una camera di prova, una fonte d'aria, una scala in acciaio, un sistema di depurazione delle emissioni e una fonte di accensione.

Conforme alla norma:in conformità a GB/T18380.31-2008, IEC60332-3-10-2018 "Prove di combustione di cavi e cavi ottici in condizioni di fiamma, parte 31:Dispositivo di prova di diffusione verticale della fiamma di fili e cavi montati verticalmente può soddisfare i requisiti di GB/T18380..32-2008/IEC60332-3-21:2000 Prova di fiamma di cavi e cavi ottici in condizioni di fiamma Parte 32: Prova di diffusione verticale della fiamma di fili e cavi montati verticalmenteAClasse F/R", GB/T18380.33-2008/IEC60332-3-22:2000 "Prove di combustione da fiamma di cavi e cavi ottici in condizioni di fiamma Parte 33:Prova di diffusione verticale della fiamma di fili e cavi montati verticalmente - classe A", GB/T18380.35-2008/IEC60332-3-24:2000 Prova di fiamma di cavi e cavi ottici in condizioni di fiamma Parte 35: Prova di diffusione verticale della fiamma di fili e cavi montati verticalmenteC" GB/T18380.36-2008/IEC60332-3-25:2000 Test di fiamma di cavi e cavi ottici in condizioni di fiamma Parte 36: Prova di diffusione della fiamma di cavi e cavi montati verticalmenteD"Sì, signore".

Parametri tecnici:

1. Camera di prova: il dispositivo sperimentale deve essere una camera autosostenente con una larghezza di (1000±100) mm, una profondità di (2000±100) mm e un'altezza di (4000±100) mm.La parete posteriore e entrambi i lati della camera di prova devono essere realizzati con un coefficiente di trasferimento di calore di circa 0.Isolamento termico K-1, piastra di acciaio inossidabile USU304 di 1,5 mm di spessore, fibra minerale isolante di 65 mm di spessore al centro, piastra di acciaio inossidabile USU304 di 1,5 mm di spessore fuori

2Fonte di aria:

L'ingresso dell'aria è dotato di un anemometro digitale della velocità dell'aria e il flusso di gas dell'aria è di (5000±500) L/min.

Dopo la conclusione della prova: se il campione continua a bruciare per un'ora dopo l'arresto del fuoco, viene attivato un allarme e un dispositivo per interrompere la combustione per pioggia.

3Tipo di scala in acciaio: scala in acciaio standard di larghezza (500±5) mm (800±10) mm di larghezza scala in acciaio rotondo in acciaio inossidabile USU304

4. Dispositivo di depurazione dello scarico:

La parte superiore della camera di prova è dotata di un anemometro digitale per garantire che il flusso del vento sia inferiore a 8 M/S, il che non influisce sul flusso d'aria nella camera di prova.

Dispositivo di raccolta e lavaggio del fumo: acciaio inossidabile SUS304, diametro 800 mm, altezza 3500 mm.

Fonte di accensione

1Tipo: la sorgente di accensione deve comprendere uno o due lampi di propano a cintura e i loro misuratori di portata e miscelatori venturi.La superficie del fuoco deve essere perforata con 242 piastre di metallo piatto con un diametro di 1.32 mm, la distanza centrale di questi fori è di 3,2 mm, e sono scaglionati in tre file, ciascuna riga è 81, 80 e 81, distribuiti in una gamma di dimensioni nominali 257 × 4,5 mm.una fila di piccoli fori sono tagliati su ciascun lato del lanciafiammeOgni fiamma deve essere dotata di un dispositivo preciso per controllare la velocità di ingresso di propano e aria.Si possono utilizzare rotometri o misuratori di flusso di massa

2. Il lampo di accensione presso la fonte di accensione deve essere posizionato orizzontalmente, a (75±5) mm dalla superficie anteriore del campione di cavo, (600±5) mm dal fondo della camera di prova,e simmetrica con l'asse della scala in acciaioIl punto di accensione del lampione deve essere situato al centro tra i due gradini della scala in acciaio e almeno a 500 mm dall'estremità inferiore del campione.

Parametri tecnici:

1Le dimensioni della scatola di prova sono di 1.000 (W) X 2.000 (D) X 4.000 (H) mm e il centro è riempito di una scatola di materiale di lana minerale.

2Il fondo della scatola è distante 150 mm dalla parete anteriore e vi è uno spazio di aspirazione dell'aria di 800 (W) x 400 (D) mm.

3. Lo spazio di scarico superiore è di 300 (W) x 1.000 (D) mm.

4- Larghe scale in acciaio inossidabile di dimensioni 500 (W) X3.500 (H), 1 pezzo

5- Scala standard in acciaio inossidabile di dimensioni 800 (W) X3,500 (H), 1 pezzo

6. 2 apparecchi standard per il bruciatore di propano a strisce

7. 2 apparecchi di miscelazione di gas venturi

8Il manometro e il dispositivo di valvola riduttrice di pressione possono regolare la pressione del propano e dell'aria a 0,1Mpa

9. Il rotametro regola e imposta il flusso di gas

10La scatola fornisce scale e ringhiere in acciaio, che sono convenienti per gli utenti di rilevare in cima.

11. Dotato di una valvola a sfera per chiudere manualmente la fonte d'aria

12. Impostare automaticamente il tempo di prova di combustione e tagliare automaticamente la fonte di gas in quel momento

13La termocoppia sulla parete interna della scatola può visualizzare la temperatura interna della scatola

14Dimensioni della scatola di combustione: 1120 (W) X2195 (D) X5077 (H) mm

15Dimensioni della casella di controllo: 1280 (W) X770 (D) X1200 (H) mm

16Fornitura di corrente: AC 220V, 50/60Hz, 2A

17Fonte di aria: propano, aria (fornite dal cliente)

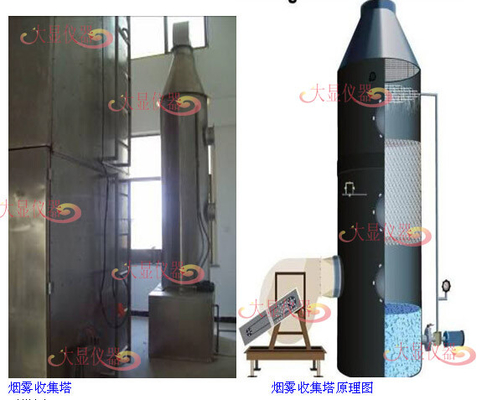

Torre di rimozione delle polveri di fumo:È utilizzato principalmente per generare gas di combustione nel processo sperimentale e il gas scaricato dopo essere stato trattato dalla torre di rimozione della polvere di fumo soddisfa i requisiti di protezione ambientale.

Materiale: l'intero corpo dello scrubber è realizzato in materiale PP, il sistema non contiene componenti metallici e ha una resistenza estremamente elevata agli acidi e alle acide e alla corrosione;

Strato di liquido circolante: può essere riempito con acqua del rubinetto, può anche essere riempito con liquido da lavaggio, l'effetto del liquido da lavaggio è migliore,per evitare lo scarico di rifiuti nella corrosione del fondo della torre di lavaggio;

strato di aria: il gas di scarico emesso nel processo di produzione o sperimentale che deve essere trattato e il strato di aria è collegato con l'entrata d'aria per consentire ai rifiuti di entrare nello strato d'aria;

Strato di riempimento: il materiale di riempimento dello scrubber è costituito da sfere a fori medi di tipo riccio di mare in PP, a forma di TELLERTT multi dentale,e c'è una finestra sulla superficie dello strato di riempimentoLa funzione principale dello strato di riempimento è quella di disperdere i gas di scarico nello strato d'aria e trasformarli in rifiuti dispersi,in modo che i gas di scarico possano essere completamente puliti nello strato di spruzzo dell'acqua;

Strato di spruzzatura dell'acqua: la testa dell'irrigatore nel strato di spruzzatura dell'acqua adotta una rotazione di PP120 gradi senza intasare la testa dell'irrigatore, coprendo il 95% della superficie,e lo strato di spruzzo dell'acqua ha una finestra indipendente per facilitare l'ispezione delle condizioni di funzionamento della testa dell'irrigatore;

Strato antinebbia: può filtrare efficacemente le impurità nell'aria e, allo stesso tempo, impedire che i cristalli di nebbia d'acqua nei gas di scarico corrodano la parete interna dello scrubber;

Pompa circolante: la pompa circolante fa circolare il liquido nello strato liquido circolante attraverso la testa dell'irrigatore per risparmiare acqua.

Dimensioni: 1500 (W) × 1000 (D) × 3000 (H) mm;

Fornitore di alimentazione: AC 380V trifase, 50/60Hz, 10A.
