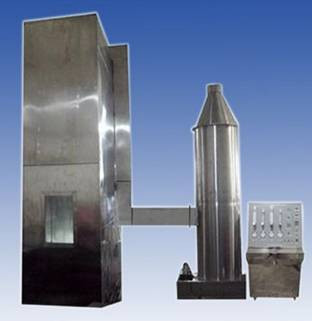

Dominio di applicazione:È utilizzato per valutare la capacità dei fili e dei cavi montati verticalmente o dei cavi ottici di inibire la diffusione verticale delle fiamme in condizioni specificate,e il processo di utilizzo deve cooperare con le torri di rimozione della polvere di fumoL'intera macchina è composta da diverse parti, quali una camera di prova, una fonte d'aria, una scala in acciaio, un sistema di depurazione delle emissioni e una fonte di accensione.
Conforme alla norma:in conformità a GB/T18380.31-2008, IEC60332-3-10-2018 "Prove di combustione di cavi e cavi ottici in condizioni di fiamma, parte 31:Dispositivo di prova di diffusione verticale di filamenti e cavi montati verticalmente può soddisfare i requisiti di GB/T18380..32-2008/IEC60332-3-21:2000 Prova di fiamma di cavi e cavi ottici in condizioni di fiamma Parte 32: Prova di diffusione verticale della fiamma di fili e cavi montati verticalmenteAClasse F/R", GB/T18380.33-2008/IEC60332-3-22:2000 "Prove di combustione da fiamma di cavi e cavi ottici in condizioni di fiamma Parte 33:Prova di diffusione verticale della fiamma di fili e cavi montati verticalmente - classe A", GB/T18380.35-2008/IEC60332-3-24:2000 Prova di fiamma di cavi e cavi ottici in condizioni di fiamma Parte 35: Prova di diffusione verticale della fiamma di cavi e cavi montati verticalmenteC" GB/T18380.36-2008/IEC60332-3-25:2000 Test di fiamma di cavi e cavi ottici in condizioni di fiamma Parte 36: Prova di diffusione della fiamma di cavi e cavi montati verticalmenteD"Sì, signore".
Parametri tecnici:
- Camera di prova: il dispositivo sperimentale deve essere una camera autosostenente con una larghezza di (1000±100) mm, una profondità di (2000±100) mm e un'altezza di (4000±100) mm.La parete posteriore e entrambi i lati della camera di prova devono essere realizzati con un coefficiente di trasferimento di calore di circa 0.Isolamento termico K-1, piastra di acciaio inossidabile USU304 di 1,5 mm di spessore, fibra minerale isolante di 65 mm di spessore al centro, piastra di acciaio inossidabile USU304 di 1,5 mm di spessore fuori
2Fonte di aria:
L'ingresso dell'aria è dotato di un anemometro digitale della velocità dell'aria e il flusso di gas dell'aria è di (5000±500) L/min.
Dopo la conclusione della prova: se il campione continua a bruciare per un'ora dopo l'arresto del fuoco, viene attivato un allarme e un dispositivo per interrompere la combustione per pioggia.
3Tipo di scala in acciaio: scala in acciaio standard di larghezza (500±5) mm (800±10) mm di larghezza scala in acciaio rotondo in acciaio inossidabile USU304
4. Dispositivo di depurazione dello scarico:
La parte superiore della camera di prova è dotata di un anemometro digitale per garantire che il flusso del vento sia inferiore a 8 M/S, il che non influisce sul flusso d'aria nella camera di prova.
Dispositivo di raccolta e lavaggio del fumo: acciaio inossidabile SUS304, diametro 800 mm, altezza 3500 mm.
Fonte di accensione
1Tipo: la sorgente di accensione deve comprendere uno o due lampi di propano a cintura e i loro misuratori di portata e miscelatori venturi.La superficie del fuoco deve essere perforata con 242 piastre di metallo piatto con un diametro di 1.32 mm, la distanza centrale di questi fori è di 3,2 mm, e sono scaglionati in tre file, ciascuna riga è 81, 80 e 81, distribuiti in una gamma di dimensioni nominali di 257×4,5 mm.una fila di piccoli fori sono tagliati su ciascun lato del lanciafiammeOgni fiamma deve essere dotata di un dispositivo preciso per controllare la velocità di ingresso di propano e aria.Si possono utilizzare rotometri o misuratori di flusso di massa
2. Il lampo di accensione presso la fonte di accensione deve essere posizionato orizzontalmente, a (75±5) mm dalla superficie anteriore del campione di cavo, (600±5) mm dal fondo della camera di prova,e simmetrica con l'asse della scala in acciaioIl punto di accensione del lampione deve essere situato al centro tra i due gradini della scala in acciaio e almeno a 500 mm dall'estremità inferiore del campione.
