UL910 Camera di prova antincendio Nfpa 262

UL910 Camera di prova del fuoco, cavo di filo di trasmissione della fiamma e prova del fumo Forno in galleria orizzontale Nfpa 262

Introduzione:

UL910 apparecchiature per la determinazione dei valori della distanza di propagazione della fiamma e della densità ottica del fumo per cavi elettrici e di fibra ottica destinati ad essere installati in condotti, plenum,e altri spazi utilizzati per il trasporto dell'aria ambientale senza che i cavi siano racchiusi in corsie in tali spazi.

Norme:

UL910,ASTM E84-20.

Caratteristiche:

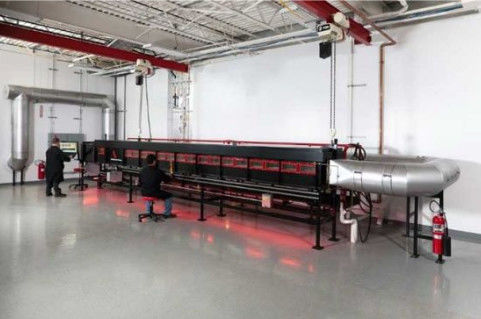

La camera di prova di incendio e' esattamente uguale a quella del laboratorio antincendio UL.
La camera di prova a fuoco è un condotto orizzontale rettangolare con coperchio rimovibile.
I lati e la base della camera sono rivestiti da un mattone isolante.
Un lato della camera di prova del fuoco è dotato di doppi finestrini di osservazione in quarzo con montato il rivestimento interno del vetro.
Lungo la galleria sono posizionate più finestre in modo che l'intera lunghezza del campione di prova sia osservabile dall'esterno della camera di fuoco.
Il coperchio è costituito da una struttura composita metallica e minerale non combustibile rimovibile.
Il coperchio copre la camera di prova del fuoco e mantiene i campioni di prova in condizioni non deformate e piatte.
Due bruciatori di gas NFP a gomito che alimentano le fiamme verso l'alto contro la superficie dei campioni di prova.
Modalità di accensione a scintilla remota, per garantire la sicurezza.
Una persiana di presa d'aria si trova a monte del bruciatore.
Sei mattoni refrattari lungo le pareti laterali della camera per una corretta combustione.
Il misuratore di pressione statico inserito attraverso la parte superiore nella parte centrale del tunnel sotto il soffitto.
L'estremità di scarico è dotata di un pezzo di transizione graduale da rettangolare a rotondo.
Il condotto di scarico è isolato con materiale di composizione minerale ad alta temperatura.
Una ventola di scarico è installata alla fine del condotto di scarico.
Il flusso d'aria e la pressione di presa sono controllati automaticamente da un ammortizzatore e da un convertitore di frequenza.
Un sistema fotometrico costituito da una lampada e una fotocella montate su una sezione orizzontale e con il fascio luminoso diretto verso l'alto lungo l'asse verticale del tubo di ventilazione.
Termocoppie installate all'interno e all'esterno del pavimento della camera di prova.
Sistema e software di acquisizione dei dati.
