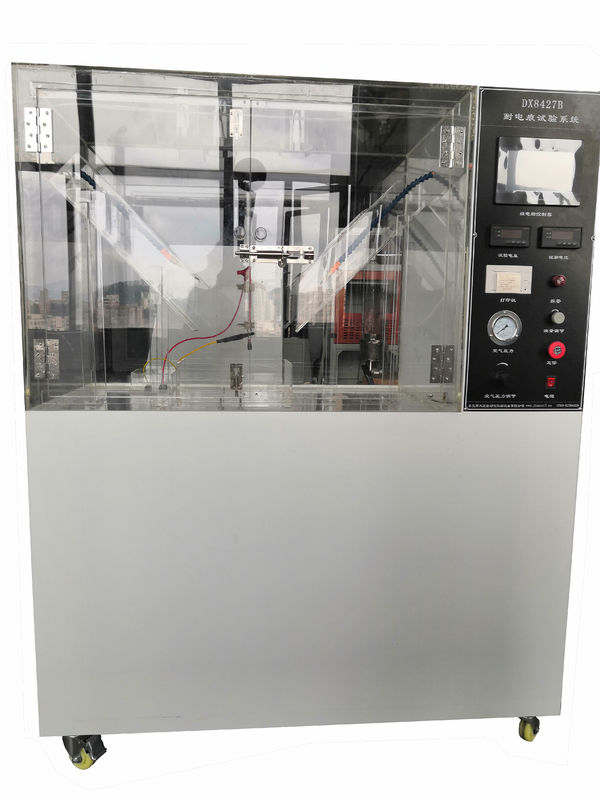

Apparecchiature per prove di resistenza al tracciamento di cavi e fili elettrici Macchina per prove di laboratorio

GB/T 3048.7 2008 Attrezzature per la prova della resistenza di tracciamento di cavi e fili elettrici

Portata:

Verificare la resistenza dei fili e dei cavi ai danni causati da tracce elettriche causate da perdite superficiali in condizioni sporche.

Standard:

Apparecchiatura di prova per GB/T 3048.7?? 2008, GB14049-2008.

Specificità:

Spruzzatore di prova:

- tre posizioni, ugello indipendente in acciaio inossidabile, foro dell'ugello: 16, apertura: 0,5 mm;

Liquido da prova:

- 1 litro di acqua di cloruro di sodio (circa 0, 2%) tensioattivo 0, 1% poliossilene para-ottilfenil (distribuzione di un flacone)

conduttività del liquido:

- (3000-400) uS/cm, Misuratore di conducibilità per uso personale, misurazione del misuratore di conducibilità

Pressione di spruzzatura:

- controllo della pressione della pompa a vuoto, regolabile a pressione costante;

Colpo di spruzzo:

- ≥ 1 m;

Altezza dello spruzzo:

- 600 mm ± 10 mm regolabili;

Velocità di irrigazione:

- (3±0,01) m/s;

Flusso di spruzzo:

- (0,5±0,1) mm/ min. entro 2 secondi

Ciclo di spruzzatura:

- 30 secondi; 10 di spruzzo; 20 intermittenti

Altezza della base del campione:

- 100 mm±5 mm; angolo: 45

Finestra di osservazione:

- vetro temperato a prova di esplosione, dimensioni: 580 mm * 380 mm

Gas di scarico:

- dotato di sistema di scarico automatico, velocità del vento: 0,2 m / s

Dimensione della forma:

- 1120 mm × 650 mm × 1350 mm

Fornitore di alimentazione di prova:

- 220V / 50-60Hz

tensione applicata:

- prova di frequenza di potenza alta tensione 0 ~ 5 kV ± 5% (regolabile continuamente);

Strumenti di misurazione della tensione e della corrente:

- precisione ≥ 1.0;errore di valore misurato ≤ ± 3%;
