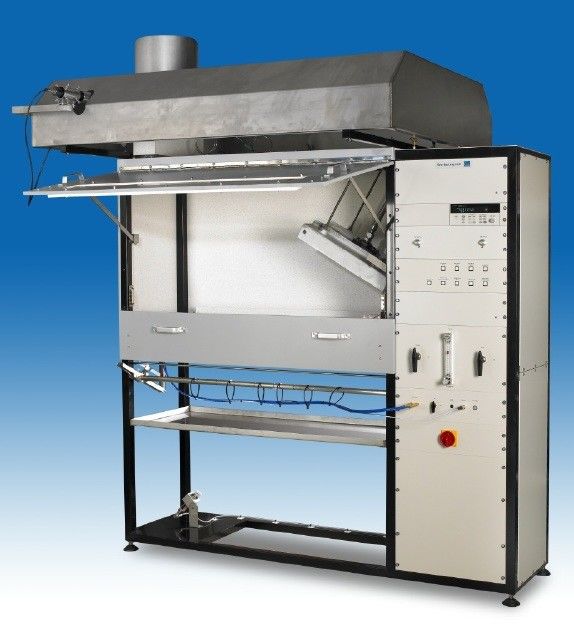

ISO 9239-1 Attrezzature per la prova dei materiali da costruzione / attrezzature per la prova del flusso di calore radiante del pavimento
Descrizione:
DX8401 is a reaction to fire test apparatus for assessing the wind-opposed burning behaviour and spread of flame of horizontally mounted floorings exposed to a heat flux radiant gradient in a test chamber, quando si accende con fiamme pilota.
Standard:
- GB/T11785-2005
- ISO 9239-1,2
- ASTM E970
- NFPA253
-GBT11785-2005

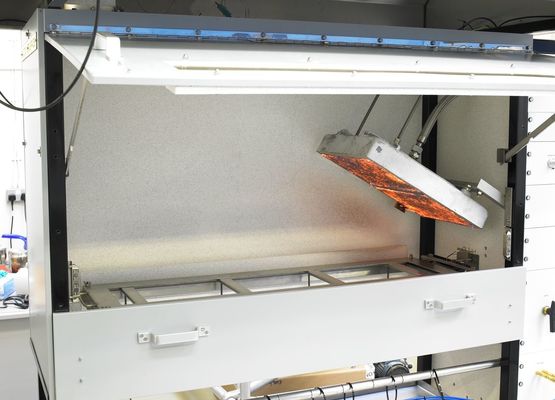

Camera di prova:
- tavole di silicato di calcio di spessore (13 ± 1) mm e densità nominale compresa tra 650 kg/m3 e 750 kg/m3.
- vetro resistente al fuoco con dimensioni di finestra di osservazione di (110 ± 10 mm x (1100 ± 100 mm).
- rivestimento esterno in metallo
- porta di accesso inferiore per la piattaforma del campione di prova
Detentore del campione:
- acciai inossidabili a profilo L resistenti al calore di spessore di 2,0 ± 0,1 mm
- dimensione complessiva (1140 ±10) mm x (325 ±10) mm x (22 ±2) mm

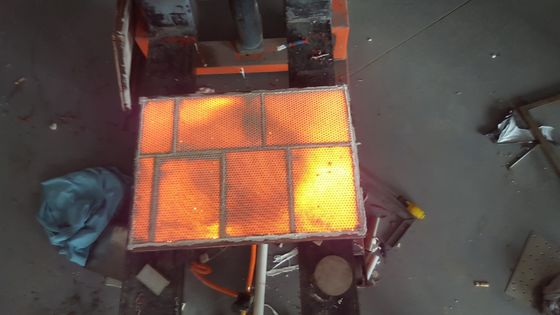

pannello radiante a gas:
- un pannello di materiale refrattario poroso fonte di calore radiante
- area (300 ± 10) mm x (450 ± 10) mm
- temperatura massima di lavoro fino a 900 oC
Pilot Burner:
- di diametro interno nominale 6 mm e di diametro esterno 10 mm
- Carburante: propano di grado commerciale con un valore calorifico di circa 83 MJ/m3
Sistema di scarico:
- capacità da 39 m3/min a (25 oC, 1 bar) a 85 m3/min
- velocità dell'aria nella pila di scarico (2,5 ± 0,2) m/s ± 0,1 m/s
Pirometro delle radiazioni:
-intervallo da 480 oC a 530 oC (temperatura corporea nera), precisione ± 50 oC.
- visualizzazione di un'area circolare di 250 mm di diametro a una distanza di circa 1,4 m
- sostanzialmente costante tra la lunghezza d'onda 1 um e 9 um
Calcolatore di flusso di calore:
- tipo Schmidt-Boelter senza finestre e di diametro di 25 mm.
- gamma da 0 a 15 kW/m2 ± 0,2 kW/m2.
- una precisione del ± 3% del valore misurato.
Parametri tecnici:
| Intervallo di misura del flussometro termico |
(0-15) Kw/m2 |
| Precisione del misuratore di flusso di calore |
± 0,2 kW/m2 |
| Precisione del misuratore di flusso di calore |
< ± 3%; |
| Errore di temperatura del corpo nero |
± 5 oC |
| Tasso di estrazione del fumo |
(2,5 ± 0,2) m/s |
| Capacità di estrazione del fumo |
(39-85) m3/min |
| Dimensioni del pannello del radiante refrattario poroso |
300 mm * 450 mm e può resistere a temperature fino a circa 900 oC |
| Termocoppia |
termocoppia blindata in acciaio inossidabile di tipo K con diametro di 3,2 mm |
| Requisiti di distribuzione del flusso di calore |
a 200 mm: (9,1 ± 0,4) KW/m2 |
| A 400 mm: ((5,0 ± 0,4) KW/m2 |
| A 600 mm: ((2,4 ± 0,2) KW/m2 |
| Gas di combustione |
gas propano (di proprietà dell'utente) |
| Flusso di gas di combustione |
(0,026 ± 0,002) L/S |
| Caldaia a combustione |
¢ 10 mm Diametro esterno ¢ 6 mm diametro interno, tubo del bruciatore su un foro di 35 ¢ 0,7 mm |
| Altezza della fiamma |
60 ~ 120 mm regolabile |
| Sistema di accensione |
accensione elettronica ad alta tensione |
| Sistema di scarico forte |
la macchina è dotata di un ventilatore di scarico potente. |
- bilanciere in acciaio
- bruciatore pilota
- anemometro
- pirometro delle radiazioni
- dispositivi di cronometraggio
