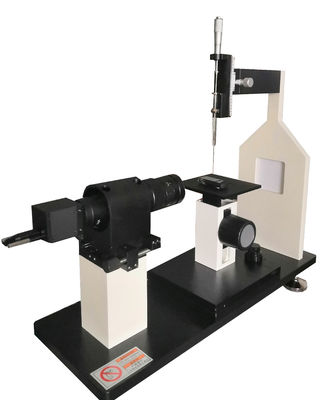

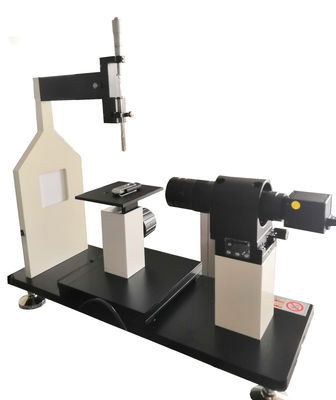

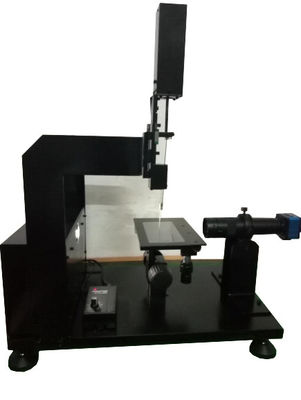

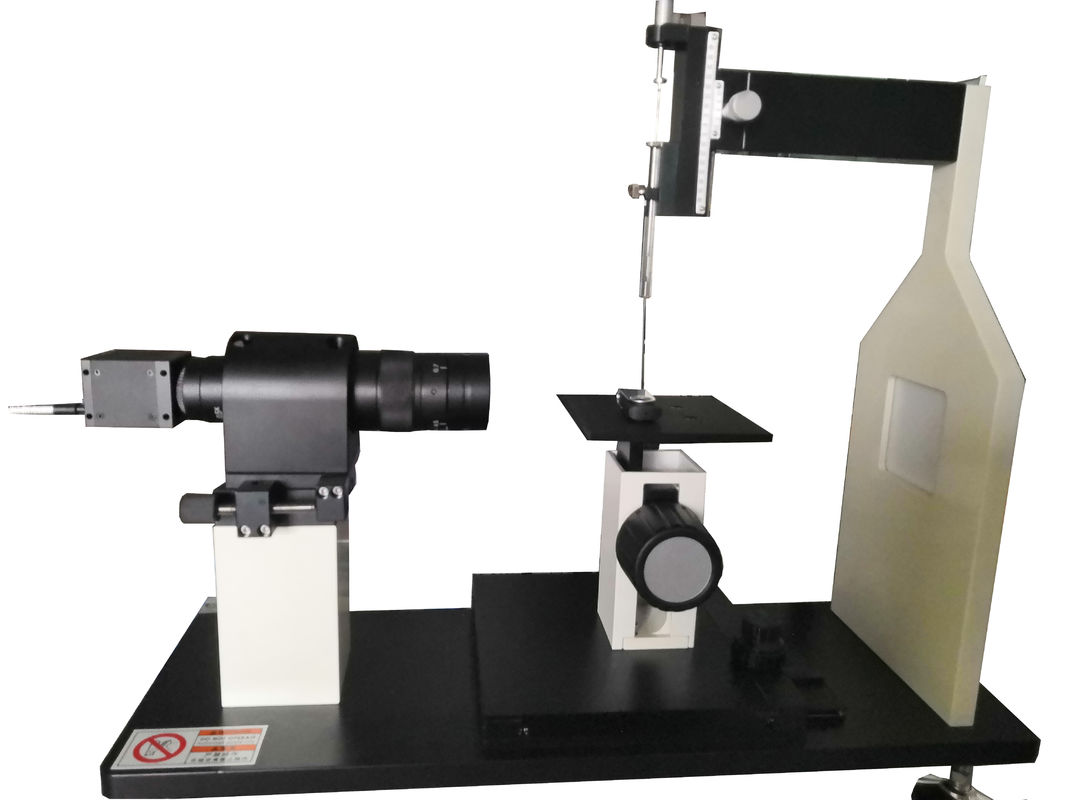

Misura di superficie di bagnabilità dell'isolante della gomma di silicone DL/T864-201, apparecchiatura di collaudo di gomma statica di angolo di contatto
Applicazione:
Questa macchina è un analizzatore statico di livello base di angolo di contatto che è accessibile e facile da operare. Misura l'angolo di contatto di un liquido su una superficie solida basata per principio di analisi dell'immagine ottica. Può anche stimare l'energia di superficie di un solido e dei suoi valori componenti. È ampiamente usata nell'analisi di effetto del trattamento di superficie e nella pulizia di spruzzatura, di rivestimento, di vetro, del di alluminio, dei componenti elettronici e delle lavanderie.
Norme:
- DL/T864-201
- IEC 62073, IECTS 62073-2016
Parametri principali:
1. Misura di angolo di contatto
1-1. Algoritmo di analisi: metodo in grande quantità, metodo di angolo, metodo dell'anello, metodo di ellisse, metodo di tangente, metodo di Y-L
1-2. Funzioni separate di confronto e di prova per l'angolo di contatto sinistro, il giusto angolo di contatto e l'angolo di contatto medio
1-3. Con funzioni di superficie idrofobe ed altre speciali idrofile e eccellenti concave, convesse, curve, eccellenti di analisi
1-4. Funzione di analisi dell'angolo di contatto intrinseco irregolare e non axisymmetric
1-5. I dati di prova possono essere segnati sull'immagine ed hanno risparmiato con l'immagine
1-6. Campo di misura: 0°~180°
1-7. Accuratezza di misura: ±0.1°
1-8. Un blocchetto di calibratura può essere acquistato esclusivamente per la calibratura della gamma completa di accuratezza di misura di angolo di contatto
1-9. Risoluzione di misura: 0.001°
2. Stima di energia di superficie
2-1. Modelli di stima: Fowkes, Fowkes esteso, Owens-Wendt, van OSS,
Con voi metodo medio armonico, metodo di equazione di stato
2-2. L'energia di superficie solida, forza di dispersione, forza polare, forza di legame dell'idrogeno, componente di van der Waals,
Componente dell'acido di Lewis, componente bassa di Lewis, ecc.
2-3. Base di dati liquida: prestabilito 37 generi di tensione superficiale liquida comunemente usata e di suoi dati componenti,
I dati possono direttamente essere importati per la stima di energia di superficie
2-4. I dati liquidi delle biblioteche possono aggiungersi, cancellati e modificati da sè
3. Fucilazione di immagine
3-1. Fucilazione singola, playback continuo della fucilazione, del video registrazione e dell'immagine
3-2. Può scegliere di usare la funzione esterna della forcella della macchina fotografica per sparare automaticamente
4. Sistema ottico di rappresentazione
| Macchina fotografica |
3 milione pixel, fotogrammi al secondo di frame per secondo 36 |
| Lente |
0.7~4.5×continuous zoom, distanza di funzionamento 95mm |
| Gamma di focalizzazione |
±12.5mm; accuratezza di focalizzazione: 0.25mm |
| Pentola e gamma di adeguamento di inclinazione |
±2° |
| Lampadina |
Sorgente luminosa fredda del LED + proteggendo bordo, adeguamento infinito di luminosità |
Il software individua automaticamente la chiarezza quando regola il fuoco per eliminare l'errore umano
5. Sistema del gocciolamento
5-1. Metodo d'erogazione: La testa differenziale controlla la sgocciolatura del campionatore
5-2. Accuratezza cadente: ±1μl
6. Tavola del campione
| Dimensione della Tabella |
X100×Y110mm |
| Colpo commovente |
X86×Y100×Z50mm |
| Modo del movimento |
manopola manuale per controllare posizionamento tridimensionale del movimento |
7. Parametri ospite
| Dimensione |
circa W550×D180×H520mm |
| Peso |
circa 15kg |
| Alimentazione elettrica |
1∮ AC220V 50HZ |
